適切な油圧チューブ継手を選択することは、流体システム設計において最も重要な決定の 1 つです。最終的な目標は、総所有コストを最小限に抑えながら、高い信頼性、簡単な組み立て、簡単なメンテナンスを実現する「最適なソリューション」を見つけることです。すべてのアプリケーションには最適なソリューションの独自の定義があるため、体系的な評価プロセスが不可欠です。このガイドでは、特定のプロジェクトに剛性チューブ継手を選択する際に考慮すべき重要な要素について説明します。
製品を評価する前に、アプリケーションまたはプロジェクトのすべての設計標準を明確に理解することから始めます。最初の重要な要素セットは動作条件に重点を置いています。
- 用途の種類: 継手は油圧システム、空圧回路、潤滑ライン、プロセス産業システム、または過酷な条件環境で使用されますか?それぞれの要求は大きく異なります。
- 圧力定格: 通常のシステム圧力とピーク圧力スパイクの両方を考慮します。継手を過小評価すると、致命的な障害が発生する可能性があります。
- 温度範囲: 中間温度、周囲温度、および動作温度の極値を評価します。材料の選択は、3 つすべてに耐える必要があります。
- 媒体の互換性: 流体の種類 (作動油、圧縮空気、水/海水、またはその他の媒体) を特定し、継手の材料とシールが完全に互換性があることを確認します。
動作条件を定義したら、油圧チューブ継手の選択を決定する物理的および環境的制約を評価します。
流量要件: 流量、中間粘度、システム変動、およびチューブの選択を決定します。これらの要因は、必要なボア サイズと継手の形状に影響を与えます。
スペースの制限: 組み立てスペースの制限とチューブの曲げ機能を考慮してください。コンパクトな機械にはエルボまたはコンパクトな構成が必要な場合があります。
環境要因: 天候、湿度、接合部が静止しているか動いているかはすべて、シール性能と材料の耐久性に影響します。
規格と認証: 国際規格 (DIN、ISO、CE)、エンドユーザー仕様、必要な認証、お住まいの地域での部品の入手可能性への準拠を確認します。
最適なソリューションとは、机上でのパフォーマンスだけではなく、実稼働環境でも機能する必要があります。
組み立て方法: フィッティングは大量生産、現場での組み立て、産業用設備、または現場でのメンテナンスで取り付けられていますか?それに応じて、必要な取り付け速度とツールも異なります。
漏れのないテクノロジー: 低い総コストで高い信頼性と簡単な操作を実現するように設計された継手を探してください。プレミアム設計には、コストのかかる液体の損失やダウンタイムを防ぐ漏れのないテクノロジーが組み込まれています。
標準化: 調達、スペアパーツの在庫、将来のシステムアップグレードを簡素化する標準化された製品を優先します。

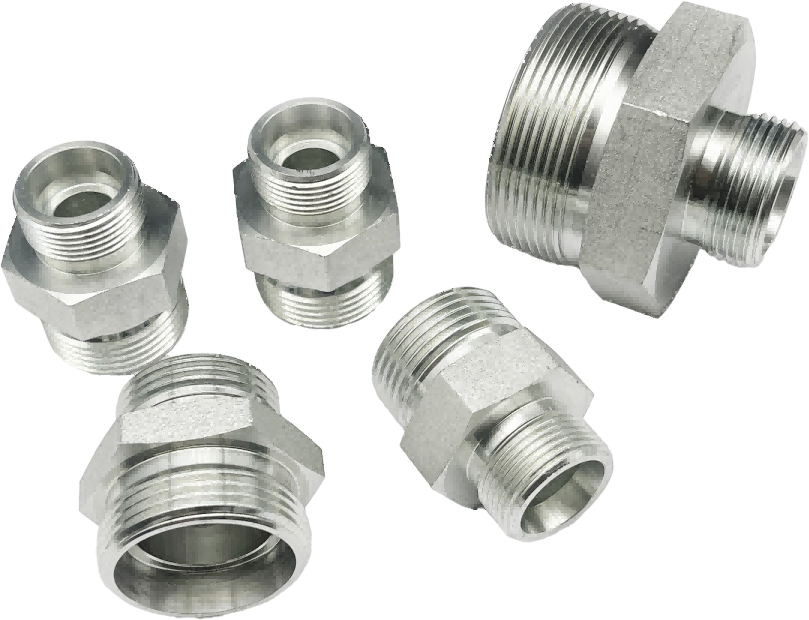

適切に選択された油圧チューブ継手は、漏れゼロ、高い信頼性、簡単な取り付け、低い総コスト、および標準化を実現する必要があります。 XYOON (寧波 XYOON Intelligent Manufacturing Co., Ltd.) などのメーカーは、フェルール継手、EO2 機能ナット、圧着油圧継手など、DIN、JIC、NPT、BSP 規格に準拠した幅広い油圧パイプライン コネクタを提供しています。同社の圧着継手は、マルチバーブ ステムと厚いシームレス スリーブを備えており、永久的な漏れのない接続により、引き抜きリスクがなく、100 万回を超えるインパルス サイクルを実現します。炭素鋼と SS316L の両方のオプションが利用可能で、完全な圧着データが提供され、35 か国以上に輸出されています。
