記事の概要:信頼性の高い油圧チューブ接続は、継手本体のみに依存するものではありません。適切に選択されたカーボン油圧スリーブチューブ接続を強化し、荷重分散を改善し、金属間のシールをサポートし、振動や組み立てストレスによって引き起こされる漏れのリスクを軽減します。このガイドでは、産業用油圧システムの動作原理、仕様、利点、用途、設置上の考慮事項、および選択要素について説明します。

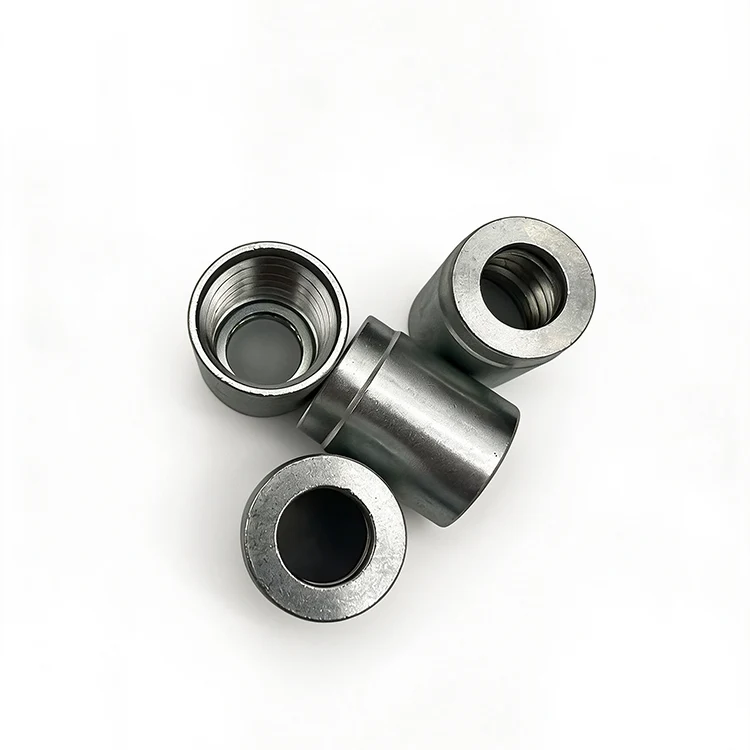

A カーボン油圧スリーブ圧縮チューブ継手に使用される、精密加工されたバイトタイプの部品です。継手本体およびナットと連携して、シームレス鋼管と油圧継手の間に確実な接続を作成します。組み立て中、軸方向の圧縮によりスリーブの刃先がチューブの壁に食い込み、機械的にロックされた金属間の接続が形成されます。
溶接接続とは異なり、この設計では通常の取り付け時に熱間作業を必要としません。したがって、信頼性の高い組み立て、メンテナンスへのアクセス、耐振動性、一貫したシール性能が重要な油圧システムに役立ちます。
産業用バイヤーにとって、メーカーの選択も同様に重要です。シユンは、DIN 2353 および ISO 8434-1 の要件に基づいて設計された炭素鋼油圧スリーブを製造しており、標準供給および産業調達のオプションも備えています。
この製品は、DIN 2353 L および S シリーズのアプリケーションに使用でき、高圧油圧チューブ接続用に設計されています。構成とシステム条件に応じて、定格使用圧力は最大 630 bar に達することがあります。
動作原理は制御された機械的変形に基づいています。必要な組み立て手順に従ってフィッティングナットを締めると、スリーブがフィッティングコーンに対して軸方向に移動します。その刃先は継目無鋼管の外表面を徐々に貫通します。
これにより、いくつかの重要な機械的効果が生じます。
チューブを正しく準備することが不可欠です。切断精度、バリ取り、清浄度、チューブの寸法、スリーブの互換性、組み立て手順はすべて、最終的な接続に影響します。高品質のスリーブでは、不適切に準備されたチューブや不一致のフィッティングを補うことはできません。
油圧スリーブを比較する場合、エンジニアは材料だけを考慮する必要はありません。規格、圧力定格、表面処理、耐食性、寸法互換性、および再組み立て能力はすべて、長期的なパフォーマンスに影響します。
| パラメータ | 仕様 | 工学的意義 |
|---|---|---|
| 材料 | 高強度炭素鋼 | 油圧チューブ接続の構造強度を提供します |
| 適用規格 | DIN 2353 L/S、ISO 8434-1 | 標準化された寸法互換性をサポート |
| 圧力定格 | 最大 630 bar / 63 MPa | 要求の厳しい高圧油圧用途に最適 |
| 表面処理 | 8～12μmの亜鉛メッキまたは黒リン酸塩 | 表面保護とアプリケーションの柔軟性を提供します |
| 耐塩水噴霧性 | 500時間以上 | 腐食性環境への暴露に対する耐性が向上します |
| 再組み立て | 適切な条件下で 2 ～ 3 回 | メンテナンスとサービスの要件をサポートします |
| 品質システム | ISO 9001:2015 | 管理された製造と品質管理をサポート |
実際の圧力能力は、チューブの材質、チューブの寸法、継手の構成、温度、作動媒体、および完全な油圧システム設計とともに常に評価する必要があります。コンポーネントの公開最大定格を、自動的に組み立てられたシステム全体の許容定格として扱うべきではありません。
油圧機器は頻繁に大きな圧力変動のもとで動作します。正しく組み立てられたバイトタイプ接続により、要求の厳しい油圧回路で使用できる機械的に保持されたチューブインターフェースが提供されます。 XYOON の炭素鋼スリーブ シリーズは、最大 630 bar の作動圧力の用途向けに設計されています。
最先端は重要な機能領域です。精密機械加工により、管壁との係合を制御することができ、また、一貫した寸法により再現性のある組み立てが可能になります。これは、同じ機械に複数の油圧接続を取り付ける必要がある場合に特に重要です。
炭素鋼は有用な機械的強度を提供し、表面処理により耐環境性が向上します。 XYOON は、8 ～ 12 μm のコーティング厚さと 500 時間以上の耐塩水噴霧性を備えた亜鉛メッキバージョンを提供しています。特定の高温用途や無潤滑用途には黒リン酸塩処理も可能です。
DIN 2353 および ISO 8434-1 の寸法との互換性により、調達、メンテナンス、交換が簡素化されます。機器メーカーやメンテナンス チームにとって、標準化されたコンポーネントにより、個々の接続部品の交換に伴う複雑さが軽減されます。
通常の状態では、刃先が損傷していなければ、スリーブは約 2 ～ 3 回の再組み立てサイクルに耐えることができます。これは、油圧機器の検査、コンポーネントの交換、またはパイプラインのメンテナンスが必要な場合に役立ちます。
コンパクトな設計と高圧接続特性により、炭素鋼製油圧スリーブは幅広い流体動力機器に適しています。
海水、塩化物が豊富な環境、または攻撃的な化学媒体にさらされる用途の場合、エンジニアは炭素鋼が適切かどうかを評価する必要があります。このような環境では、304 グレードや 316 グレードなどのステンレス鋼の代替品が、より適切な耐食性を提供する可能性があります。
正しいスリーブを選択するには、単にパイプの公称直径と一致させるだけでは不十分です。調達チームとエンジニアリング チームは、注文する前に接続システム全体を評価する必要があります。
組み立てる前に、チューブはきれいで、正しく切断され、過度のバリや表面損傷がないことが必要です。スリーブと嵌合コンポーネントも汚れや変形がないか検査する必要があります。組み立ての際は、目視の判断だけに頼るのではなく、メーカーが指定した取り付け手順とトルク要件に従ってください。
大規模な生産プロジェクトの場合、管理されたチューブの準備と標準化された組み立て手順を使用すると、複数の接続間の一貫性を向上させることができます。
油圧接続コンポーネントは小さいかもしれませんが、寸法精度はシステムの信頼性に直接影響します。 XYOON は、原材料検査、精密 CNC 加工、最先端検査、硬度試験、表面処理検証、バッチレベルの寸法検査をカバーする生産品質プロセスについて説明しています。
また、メーカーは、製造バッチは固有のバッチ番号で追跡可能であり、その品質システムは ISO 9001:2015 の認証を受けており、その製品は DIN 2353 および ISO 8434-1 の要件に準拠するように設計されているとも述べています。
産業用バイヤーにとって、サプライヤーのサービスはコンポーネントの仕様と同じくらい重要です。 XYOON は、定期供給用の標準サイズ、カスタム サイズの生産、技術サポート、バッチ トレーサビリティ、リクエストに応じたサンプル、および製造欠陥に対する 12 か月保証を提供します。
したがって、油圧スリーブのサプライヤーを評価する際、購入者は製品の性能と、一貫した寸法、文書、技術支援、および再供給を提供するサプライヤーの能力の両方を考慮する必要があります。
圧縮管継手の食い込み式部品として使用されます。組み立て中、シームレス鋼管の外壁を掴み、機械的に安全で漏れのない油圧接続に貢献します。
はい。 XYOON カーボン油圧スリーブは、DIN 2353 および ISO 8434-1 の要件に従って設計されており、互換性のある標準化された圧縮フィッティング システム向けに設計されています。
シユン 製品の指定圧力定格は最大 630 bar (63 MPa) です。ただし、完全な油圧アセンブリの許容作動圧力は、チューブ、継手、温度、媒体、およびシステムの設計も考慮する必要があります。
通常の状態では、刃先が損傷していない場合、約 2 ～ 3 回の再組み立てサイクルがサポートされます。変形、過度の磨耗、損傷が見られる部品は交換する必要があります。
8～12μmの亜鉛メッキと黒リン酸塩処理を行っております。適切なオプションは、動作温度、腐食への曝露、およびアプリケーション環境によって異なります。
炭素鋼は、海洋または塩水噴霧環境では追加の考慮が必要な場合があります。海水や塩化物が豊富な条件に長期間さらされる場合は、耐食性の向上について 316 などのステンレス鋼グレードを評価する必要があります。
はい。標準サイズは定期的に調達できますが、特定のエンジニアリング要件に合わせてカスタマイズされたサイズを製造することもできます。 XYOON は、カスタム サイズには通常約 15 ～ 20 営業日かかると述べています。
適切に設計された炭素鋼スリーブは、高圧油圧チューブ接続の信頼性において重要な役割を果たします。制御された噛み込み動作、標準化された寸法、表面保護、メンテナンスが容易な再組み立てを組み合わせることで、建設機械、工作機械、油圧パワーユニット、農業機器、およびその他の産業システムに実用的な接続ソリューションを提供します。
標準化された油圧接続コンポーネントを探しているバイヤー向けに、XYOON は、DIN 2353 および ISO 8434-1 要件に基づいた炭素鋼スリーブ、最大 630 bar の圧力定格、複数の表面処理オプション、バッチ トレーサビリティ、および技術サポートを提供します。標準コンポーネントを調達している場合、またはカスタマイズされた油圧接続ソリューションを開発している場合は、お問い合わせチューブの仕様、動作条件、必要な数量、アプリケーション要件について XYOON チームと話し合ってください。
