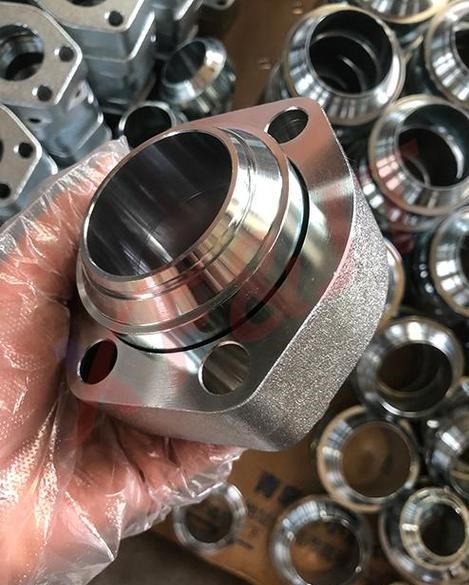

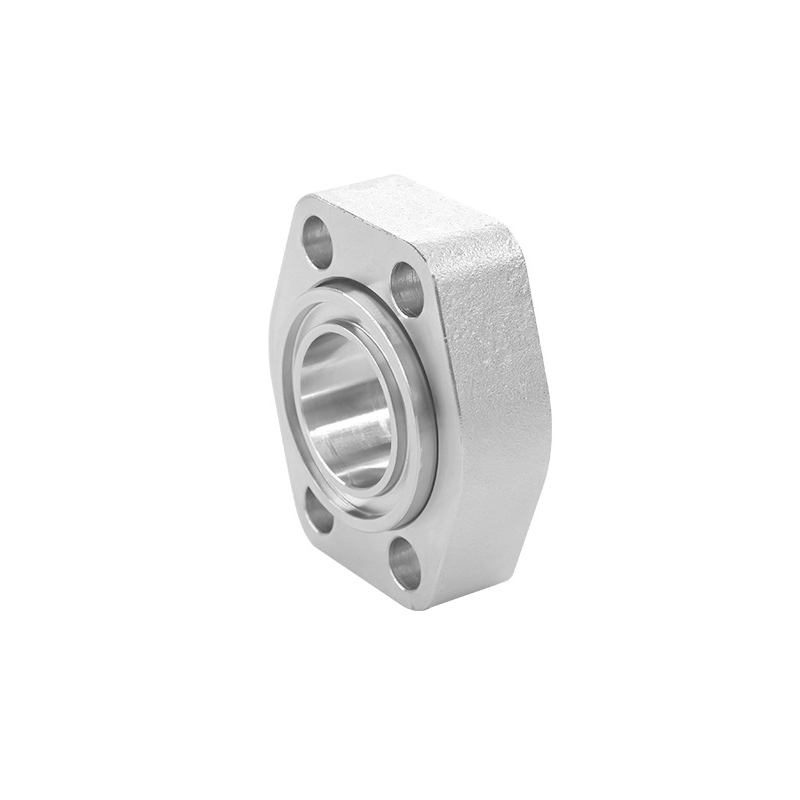

XYOON F37 フランジは、主に次の 2 つの接続技術で構成される非溶接フランジ接続システムです。
この接続タイプでは、バリ取りされた鋼管が XYOON フレア技術を使用して 37° フレアに冷間成形されます。各鋼管とフランジインサートの間に O リングが取り付けられ、弾性シールを提供します。専用の F37 シール リング (複合ガスケットまたは O リングも使用可能) が 2 つのフランジ インサートの間に取り付けられます。フランジを締め付けると、チューブ接続部に耐高圧弾性シール構造が形成されます。この接続タイプは、チューブとチューブの突合せジョイントまたはチューブとポートの接続に使用できます。
動作原理:
- オービタル鋼管成形技術を使用して、管端に37°のフレアベル形状を加工します。
・フランジはフレアコーン面を圧縮することで接続とシールを実現します。
技術的特徴:
適用鋼管外径：16～165mm（1/2"～6"フランジ）
最大鋼管肉厚: 9 mm
最大使用圧力: 420 bar
完全に溶接のない冷間成形により、溶接欠陥や熱変形が回避されます。
この接続タイプでは、止め輪 (スプリングでコーティングされたセグメント化されたステンレス鋼リング) がロック要素として使用されます。止め輪は鋼管またはアダプターの機械加工された溝にはめ込まれます。フランジを締めると、フランジ面が止め輪を圧縮し、確実なロック接続が形成されます。この接続タイプは、バルクヘッド接続、雄ねじアダプタ、雌ねじアダプタ、溶接アダプタ、エルボ接続など、さまざまな XYOON F37 シナリオに適用できます。
フランジの固定は、フランジを圧縮した止め輪を介して行われます。
高性能シールキャリアにより漏れのないシールを実現。
チューブのフレア加工は必要ありません。
プレフレア鋼管が組み立てられない場合
製造能力が限られた労働条件
高圧バージョンは 1 1/4 インチから 10 インチのチューブ サイズに対応します
低圧バージョン (50 ～ 70 bar) も利用可能です
