記事の概要:信頼性の高い油圧ホース アセンブリは、ホースと継手だけでは決まりません。圧着スリーブは、動作中にホースを保護しながら、漏れのない安全な接続を確立する上で重要な役割を果たします。この記事では、フレキシブルホース油圧スリーブ作品、その主要な性能要素、適切な用途、材料のオプション、圧着の考慮事項、および要求の厳しい油圧システムに適したスリーブの選択方法について説明します。

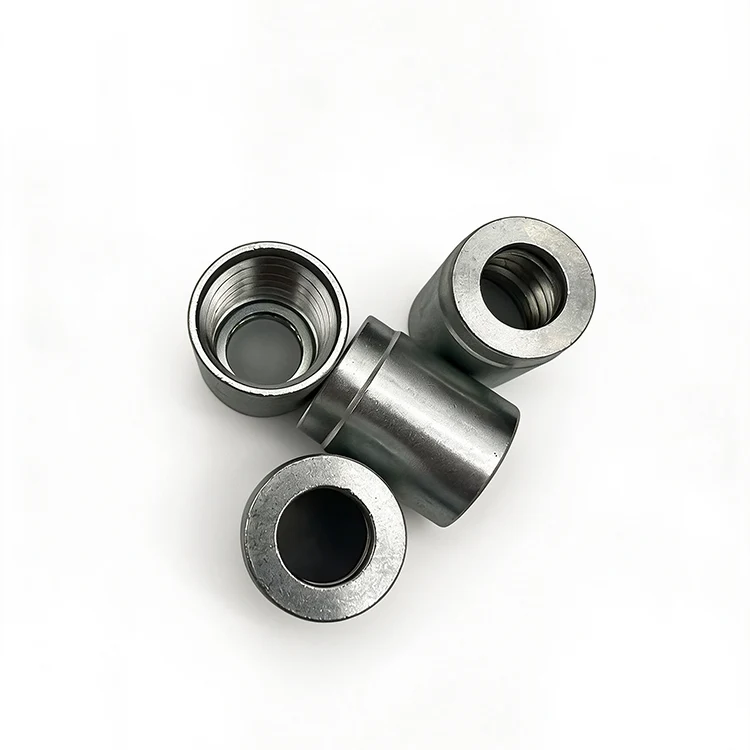

A フレキシブルホース油圧スリーブは、油圧ホースを互換性のあるホース ステムに固定するために使用される円筒形の金属圧着コンポーネントです。組み立て中に、圧着機が制御された半径方向の力を加えてホースと継手の周りのスリーブを変形させ、永久的な機械的接続を作成します。基本的なホース クランプとは異なり、適切に設計された圧着接続は、圧力パルス、振動、動き、機械的ストレスが一般的な要求の厳しい油圧環境向けに設計されています。
によるとシユンの製品仕様では、そのスリーブは SAE J516 および DIN 要件に基づいて設計されており、寸法公差は ±0.05 mm まで管理され、規定の 1 回圧着通過率は 99.8%、指定された表面処理では 500 時間以上の塩水噴霧耐性を備えています。これらの特性により、ホース アセンブリのメーカーにとっては、寸法の一貫性と変形の制御が重要な考慮事項となります。
したがって、メーカーやメンテナンス チームにとって、スリーブは独立した金属コンポーネントではなく、完全なホースエンド接続システムの一部と見なす必要があります。ホース、ステム、スリーブ、圧着機、圧着パラメータ間の互換性は非常に重要です。
油圧システムは、機器が振動や繰り返しの動きに同時にさらされている間、かなりの圧力下で動作する可能性があります。ホース接続が正しく組み立てられていないと、漏れ、ホースの抜け、早期摩耗、または予期しないメンテナンスのダウンタイムが発生する可能性があります。
適切に選択されたスリーブは、いくつかの重要な機能に貢献します。
このため、スリーブは外形寸法のみで選定するのではなく、ホース、ホースステムと合わせてご指定ください。
油圧ホースアセンブリの部品を調達する場合、購入者は価格や基本的な外観以外にも注目する必要があります。寸法精度、表面保護、互換性、製造の一貫性は、組み立て効率と長期信頼性に直接影響を与える可能性があります。
| 評価要素 | なぜそれが重要なのか | 購入者が確認すべきこと |
|---|---|---|
| 寸法許容差 | 一貫した圧着変形をサポート | 内径、長さ、肉厚寸法および公差データ |
| 材料 | 強度と耐環境性を決定します | 炭素鋼、ステンレス鋼および必要な材質グレード |
| 表面処理 | 保管中および使用中の腐食に耐えます。 | 亜鉛メッキ厚またはステンレス仕上げ |
| 内部形状 | 圧着時にホースを保護します。 | 面取り品質、バリ制御、表面平滑性 |
| 圧着互換性 | 組み立てエラーと不良品を削減 | 推奨圧着径と機械互換性 |
| 品質の一貫性 | 量産に重要 | 検査手順、サンプリングおよび生産管理 |
産業用バイヤーにとって、技術文書は物理的なコンポーネントと同じくらい重要になる可能性があります。圧着直径テーブル、互換性情報、検査記録、材料文書により、生産セットアップと品質管理が簡素化されます。
油圧ホース アセンブリは、ポンプ、バルブ、アクチュエータ、その他のコンポーネント間で作動油が動力を伝達する装置に使用されます。動作環境は大きく異なる可能性があるため、スリーブの選択には圧力、振動、腐食への曝露、温度、およびメンテナンス要件を反映する必要があります。
掘削機、ローダー、クレーン、ブルドーザーなどの機械は、多数の油圧ラインを使用します。これらのホースは振動、動き、衝撃、負荷の変化にさらされるため、確実な圧着接続が特に重要になります。
鉱山および冶金設備では、油圧コンポーネントが厳しい機械的条件下に置かれることがあります。堅牢なホースエンド接続により、信頼性の高い流体伝達がサポートされ、接続に関連したダウンタイムの可能性が軽減されます。
トラクター、ハーベスター、その他の農業機械は、ステアリング、昇降、ブレーキ、作業機などに油圧システムを使用しています。信頼性の高いホース アセンブリはメンテナンスを簡素化し、要求の厳しい作業サイクル中の継続的な運用をサポートします。
修理工場では、交換用ホース アセンブリを迅速に製造する必要があることがよくあります。明確な圧着仕様を備えた標準化されたスリーブにより、作業場の効率が向上し、ホース組み立て時の試行錯誤が軽減されます。
材料の選択は、単に低コストのオプションを選択するのではなく、動作環境に基づいて行う必要があります。適切な保護コーティングを施した炭素鋼は、多くの一般的な油圧用途に実用的なソリューションを提供できますが、腐食にさらされることが厳しい場合にはステンレス鋼が適していることがよくあります。
シユン は炭素鋼製品と並んでステンレス鋼の油圧スリーブ オプションも提供しているため、購入者は単一の材料構成に依存するのではなく、動作条件に応じてコンポーネントを選択できます。
高品質のスリーブであっても、圧着プロセスが間違っていると、性能が低下する可能性があります。ホース、ホースステム、スリーブ、および圧着機は、適合するシステムとして機能する必要があります。過度の圧着はホース補強材を損傷する可能性があり、圧着が不十分な場合はホースの抜けや漏れの可能性があります。
制御された組み立てプロセスには通常、次のものが含まれます。
製造環境では、文書化された圧着パラメータは、オペレータが複数の製造バッチにわたって同じアセンブリ品質を再現するのに役立つため、特に価値があります。
購入チームは、見積もりを依頼する前に技術情報を準備することで、互換性の問題を軽減できます。公称サイズだけでスリーブを要求するのではなく、完全な用途要件をサプライヤーに提供してください。
便利な購入チェックリストには次のものが含まれます。
海外の購入者にとって、圧着データと技術サポートを提供できるサプライヤーは、さらなる利点を提供できます。 XYOON は、標準の圧着直径パラメーターを提供し、特定のホース要件に応じて圧着データを調整できると述べています。記載されている製造プロセスには、CNC精密旋削、面取りとバリ取り、表面処理、寸法検査、性能サンプリング、防錆梱包、最終検査が含まれます。
油圧スリーブは、ホースとステムの周囲で圧縮される外部金属圧着コンポーネントです。ホース フェルールまたはインサートは、接続の設計に応じて、異なる内部フィッティング コンポーネントを指す場合があります。バイヤーは注文する前にサプライヤーに用語を確認する必要があります。
互換性は、寸法、規格、ホース構造、圧着パラメータによって異なります。 XYOON は、スリーブが SAE J516 および DIN 要件に従って製造されており、多くの主流のホースステム構成と互換性があると述べています。特定の互換性については、運用環境で使用する前に検証する必要があります。
有用な技術情報には、推奨される圧着径、適用可能なホースと継手の組み合わせ、工具要件、組み立て手順、検査基準などが含まれます。カスタマイズされたホース アセンブリの場合、サプライヤーはホース メーカーの仕様も必要になる場合があります。
現在の XYOON 製品情報によると、標準サイズの MOQ は 500 個、カスタマイズされたサイズの MOQ は 1,000 個です。 50 ～ 100 個のサンプル数量も入手可能であることが示されています。購入者は注文する前に現在の商業条件を確認する必要があります。
正しい材料の選択、正確な圧着、適切なホースの適合性、腐食防止、定期的な検査はすべて、耐用年数の延長に貢献します。過剰な圧着力を避け、滑らかな内部形状を持つコンポーネントを選択することも、組み立て中にホースを保護するのに役立ちます。
油圧ホース接続の信頼性は、その背後にあるコンポーネントと組み立てプロセスによって決まります。適切に設計されたスリーブは、機械的保持力を向上させ、シールの安定性をサポートし、圧着中にホースを保護し、工業用ホース アセンブリの生産に再現可能な結果を提供します。調達するときは、フレキシブルホース油圧スリーブ、購入者は、単価だけに焦点を当てるのではなく、寸法精度、材質、耐食性、ホースの適合性、圧着データ、検査基準、技術サポートを合わせて評価する必要があります。
信頼性の高いホース アセンブリ コンポーネントを探しているメーカー、代理店、油圧修理会社、機器製造業者向けに、XYOON は複数の材料オプションを備えた油圧スリーブ、圧着ガイダンス、カスタマイズ サポート、および技術支援を提供します。仕様、互換性、大量注文、またはカスタマイズされた要件について話し合うには、お問い合わせシユン チームは、お客様の用途に適した油圧スリーブ ソリューションを特定するお手伝いをいたします。
-
