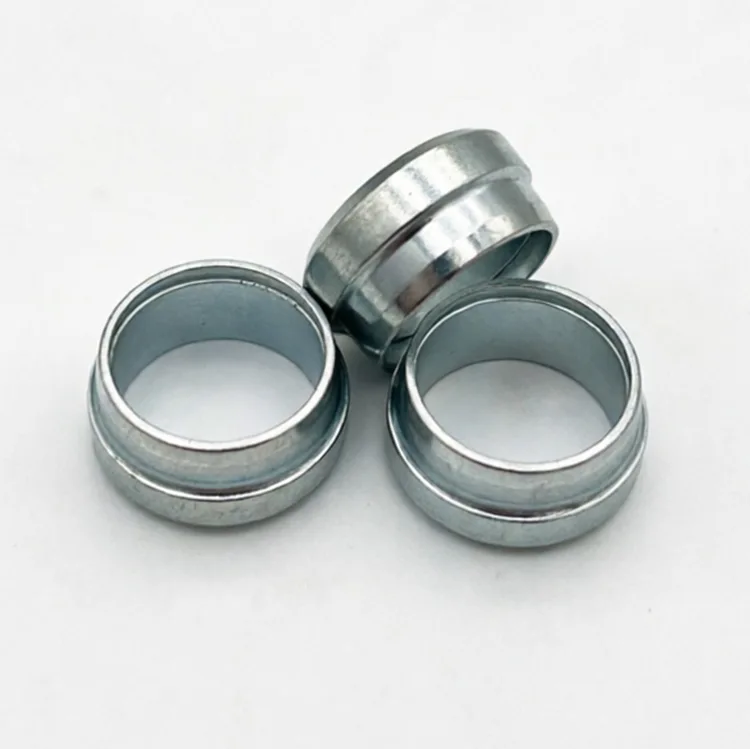

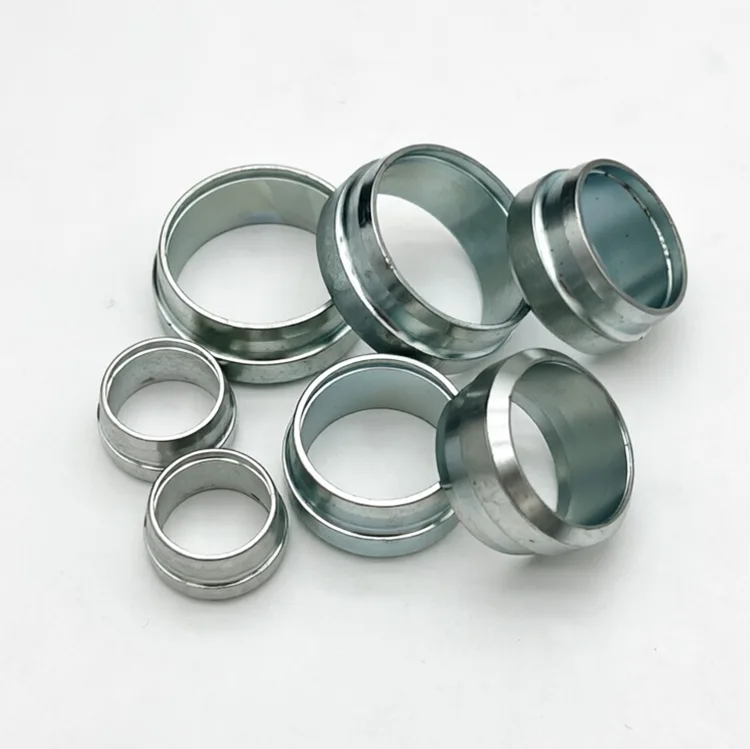

軽量油圧パイプラインフェルール

XYOON L シリーズ カッティング リングは、DIN 2353 24° コーン チューブ継手専用のバイト タイプ コネクタで、薄肉シームレス スチール チューブ専用に設計されています。締め付けると、軽量油圧パイプライン フェルールは半径方向に圧縮され、チューブの外壁に均一に食い込み、溶接、フレア、シーラントを使用せずに漏れのない耐振動性の金属間シールを作成します。これは、16 ～ 25MPa 定格システム向けの軽量でコスト効率が高く、メンテナンスが容易な接続ソリューションであり、既存の DIN 規格継手アセンブリに直接組み込むことができます。

核となる価値と主要な差別化要因

私たちは単に別の標準フェルールを作成しただけではなく、実際の薄管の故障モードに合わせて最適化しました。

チューブ割れに強いブレードプロファイル

刃先は鋭利な生刃ではなく丸みを帯びた円弧形状を備えているため、チューブ材料をせん断することなく、360°にわたって均一にチューブ壁を貫通します。 φ8×1mm 薄肉チューブの現場試験では、亀裂率が 0.1% 未満、引抜強度が業界平均を 30% 上回ることが示されています。

軽量設計でシステム全体のコストを削減

DIN 2391 の精密薄肉チューブに適合しており、各フェルールの重量は、同等の S シリーズの重いフェルールよりも 28% 軽量です。より薄いチューブと組み合わせることで、最大定格圧力性能を維持しながら、全体の配管材料コストを 25 ～ 30% 削減できます。これは、大量の OEM 生産に最適です。

一貫したバッチ間のパフォーマンス

すべてのフェルールは制御された雰囲気での肌焼き処理を受けており、表面硬度は HRC 58 ～ 62 以内に保持され、硬化深さは 0.1 ～ 0.15 mm で正確に制御されています。生産バッチ間の性能のばらつきは 2% 以下であり、大量組み立てにおける予期せぬ事態は発生しません。

軽量油圧パイプラインフェルールのアプリケーションと実際のプロジェクト事例

典型的な使用例

CNC 機械用の集中潤滑システム、オートメーション生産ラインの空気圧回路、繊維機械の油圧配管、食品および飲料の搬送ライン、冷却水システム、計装制御ライン、軽化学プロセス配管。

よくある質問

Q1: 軽量油圧パイプラインフェルールは、一定の振動がある機器に使用できますか?

A: はい。当社の最適化されたバイトプロファイルは、定格圧力下での耐振動性に関する DIN 規格を満たしており、自動化機器や工作機械で確実に動作します。激しい衝撃や高圧パルスの用途には、代わりに当社の重い S シリーズ フェラルをお勧めします。

Q2: 他社製のLシリーズチューブ継手との互換性はありますか?

A: はい。これらは DIN 2353 L シリーズの寸法に厳密に従って製造されており、漏れやフィットの問題なく、あらゆるブランドの標準 24° コーン ライト シリーズ継手と直接混合できます。

Q3: ステンレス製軽量フェラルは海水でも使用できますか?

A: SS304 は孔食を発生する可能性があるため、海水に長期間さらされることはお勧めできません。海洋および海水環境には、耐塩化物性に優れた SS316L ステンレス鋼をお勧めします。

Q4: L シリーズ ライトフェルールを薄肉チューブに正しく取り付けるにはどうすればよいですか?

A: チューブの端が直角で、バリがなく、きれいであることを確認してください。チューブを継手本体に完全に挿入します。ナットを手で締めてから、レンチを使用して手で締めた以上に 1/4 ～ 1/2 回転締めます。薄肉チューブの場合は、チューブの変形を防ぐため、締めすぎないよう注意してください。安定した組み立てを行うには、トルク レンチの使用をお勧めします。

Q5: L シリーズフェルールは標準壁チューブでも使用できますか?

A: L シリーズのフェルールは、薄肉チューブ用に特別に設計されています。標準的な肉厚のチューブの場合は、標準的なチューブ寸法に対して最適な食い込み深さとシール性能を提供する S シリーズの重いフェラルをお勧めします。
