記事の概要:信頼性の高い油圧ホース接続は、圧力、振動、繰り返しの衝撃荷重、および厳しい動作環境に耐える必要があります。適切に設計された圧着油圧スリーブ制御された半径方向圧縮により、油圧ホースとそれに適合するホースステムの間に永久的な機械的接続を作成します。この記事では、圧着スリーブの仕組み、重要な材料と仕様、使用場所、および高圧油圧システムに適切なソリューションを選択する方法について説明します。
目次
- 圧着油圧スリーブとは何ですか?
- 圧着油圧スリーブはどのように機能しますか?
- 圧着スリーブを選択する際に重要な仕様は何ですか?
- 油圧圧着スリーブにはどのような材質が使用できますか?
- 主な利点は何ですか?
- 圧着油圧スリーブはどこで使用されますか?
- 圧着油圧スリーブはどのように取り付ける必要がありますか?
- 製造品質はパフォーマンスにどのような影響を与えますか?
- よくある質問
- 適切な油圧スリーブを入手するにはどうすればよいですか?
圧着油圧スリーブとは何ですか?

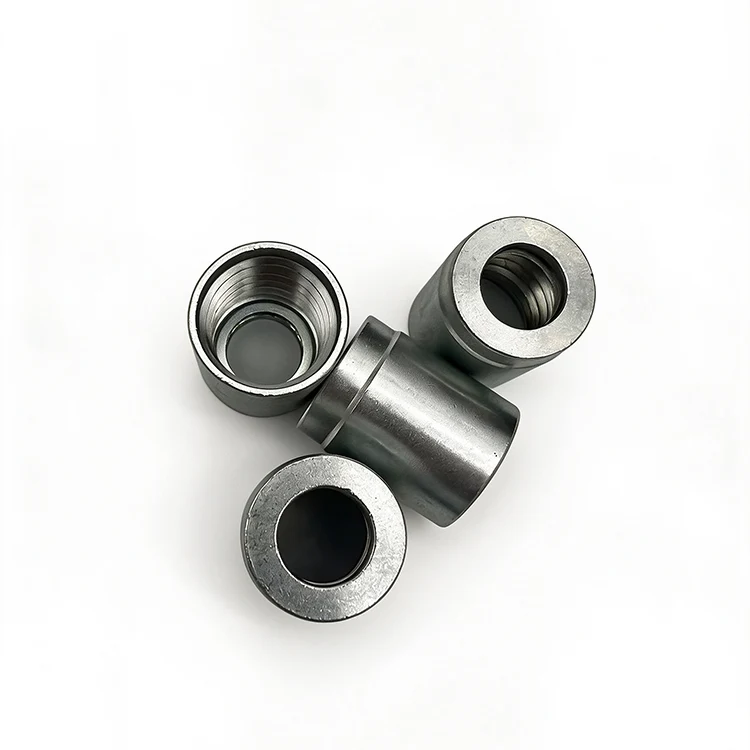

A 圧着油圧スリーブ油圧ホースアセンブリに使用される円筒形の金属部品です。シユンは、適合するホースステムおよび油圧ホースと連動するように設計されたスリーブを製造しています。組み立て中に、専用の圧着機がスリーブを半径方向に圧縮し、ホースとステムの周囲に制御された変形を引き起こします。その結果、漏れ、振動、圧力パルス、ホースの抜けに耐えるように設計された永久的な機械的接続が得られます。
主に外部のクランプ力に依存する通常のホース クランプとは異なり、適切に圧着されたスリーブは、ホース、スリーブ、フィッティングの間により統合された接続を形成します。このため、高圧下での安定した性能が不可欠な油圧用途に適した設計となっています。
シユン のソリューションは、一般的に使用される SAE および DIN の寸法要件に基づいて設計されており、1SN、2SN、4SP、および 4SH ホース タイプを含むいくつかの油圧ホース構造に利用できます。
圧着油圧スリーブはどのように機能しますか?
動作原理は、制御された半径方向圧縮に基づいています。スリーブは、適切な圧着機に配置される前に、適切なホースおよび継手アセンブリの上に配置されます。次に、機械は所定の圧着力または直径を適用します。
- コンポーネントの一致:スリーブ、ホース、ホースステムは適合する仕様に合わせて選定します。
- ホースの準備:ホースは組み立て要件に従って切断され、準備されます。
- 組み立て：ホースは対応するホースステムに挿入され、スリーブは正しく配置されます。
- 圧着：圧着機は、アセンブリの周囲でスリーブを均等に圧縮します。
- 検査：完成したアセンブリは、寸法精度、正しい位置、目に見える欠陥がないかチェックされます。
クリンプ径は特に重要です。過度の圧縮はホース補強材やインナーチューブを損傷する可能性があり、圧縮が不十分だと保持強度が低下し、漏れや抜けの危険性が高まる可能性があります。このため、メーカーとホース組立技術者は、選択したホースと継手の組み合わせに対して指定された圧着パラメータに常に従う必要があります。
圧着スリーブを選択する際に重要な仕様は何ですか?
油圧ホース アセンブリは、さまざまな圧力、温度、腐食、機械的条件下で動作します。したがって、スリーブの選択には、単に外形寸法を一致させるだけでは不十分です。
| パラメータ | シユン仕様 | なぜそれが重要なのか |
|---|---|---|
| 材料 | 炭素鋼、304ステンレス鋼、316Lステンレス鋼 | 機械的強度と耐食性を決定します |
| 適用ホース | 1SN、2SN、4SP、4SH | さまざまなホース構造との互換性を確保 |
| 使用圧力 | 最大 600 bar / 8700 PSI | 高圧油圧用途をサポート |
| 寸法許容差 | 最大±0.05mmの制御 | 一貫した圧着変形を実現するのに役立ちます |
| 表面処理 | 亜鉛メッキ、黒リン酸塩、ステンレス不動態化 | 耐食性と使用耐久性を向上させます |
| 耐塩水噴霧性 | 亜鉛メッキバージョンの場合は 500 時間以上 | 腐食環境において追加の保護を提供します |
| 適用規格 | SAE J516 / DIN | 標準システムとの寸法互換性をサポート |
エンジニアリング調達の場合、購入者は仕様を最終決定する前に、ホースの構造、継手の形状、クリンプ直径、動作圧力、動作温度、設置機器、および環境への曝露も確認する必要があります。
油圧圧着スリーブにはどのような材質が使用できますか?
材料の選択は、さまざまな環境でスリーブがどのように機能するかに直接影響します。 XYOON は、さまざまな油圧システムの要件に対応するために、いくつかの材料および表面処理のオプションを提供します。
炭素鋼
炭素鋼は、機械的強度とコスト効率の実用的な組み合わせを提供します。表面保護を向上させるために、亜鉛メッキまたは黒リン酸塩仕上げを使用できます。このオプションは、動作環境が過度に腐食性ではない多くの建設、産業、および移動式油圧用途に適しています。
304 ステンレス鋼
304 ステンレス鋼は、従来の炭素鋼よりも強い耐食性を備え、クリーンな環境や軽度の腐食性の用途に適しています。腐食保護を強化するために、その表面を不動態化することができます。
316L ステンレス鋼
316L ステンレス鋼は、より要求の厳しい腐食環境向けに設計されています。モリブデンを含む組成により、塩化物関連の腐食に対する耐性が向上し、海洋、海洋、化学、その他の過酷な用途に特に役立ちます。
これらの材質の選択は、材質の好みだけではなく、実際の動作環境に基づいて行う必要があります。
主な利点は何ですか?
適切に設計された油圧スリーブは、独立した金属コンポーネントとして機能するのではなく、ホース アセンブリの全体的な信頼性の向上に貢献します。
- 管理された寸法精度:厳密な寸法管理により、一貫した圧着変形と組み立て品質を維持できます。
- 高圧能力:互換性のある構成は、最大 600 bar または 8700 PSI の作動圧力をサポートできます。
- 耐振動性:永久圧着接続は、機械的振動や圧力衝撃に対しても安定した状態を保つように設計されています。
- 腐食保護:亜鉛メッキ、黒リン酸塩、304 ステンレス鋼、および 316L ステンレス鋼は、さまざまな環境に対応するオプションを提供します。
- ホースに優しい構造:滑らかな内部面取りにより、組み立て中のホース外層への不必要な損傷を軽減します。
- 互換性:SAE J516 および DIN 要件への準拠により、広く使用されている油圧フィッティング システムとの互換性がサポートされます。
これらの特性は、頻繁な動き、圧力変動、または困難なメンテナンス条件が発生する機器に油圧ホース アセンブリが取り付けられる場合に特に重要です。
圧着油圧スリーブはどこで使用されますか?
油圧ホース アセンブリは、移動機械、産業機器、輸送システム、および頑丈なエンジニアリング用途に幅広く使用されています。適切に選択されたスリーブは、これらの環境全体で信頼性の高い流体伝達をサポートできます。
| 業界 | 代表的な用途 | 主要な要件 |
|---|---|---|
| 建設機械 | 掘削機、ローダー、クレーン、ブルドーザー | 耐圧性と耐振動性 |
| マイニング | 油圧サポートと地下設備 | 要求の厳しい環境における耐久性 |
| 農業 | トラクター、収穫機、灌漑システム | 信頼性の高いモバイル油圧接続 |
| 産業用油圧機器 | 射出成形機および油圧ユニット | 長期安定稼働 |
| 海洋および海洋 | 船舶の油圧システムおよび甲板機械 | 耐食性と信頼性 |
沿岸、沖合、または化学的に攻撃的な環境で動作する機器の場合、ステンレス鋼オプションは、従来の炭素鋼構成と比較してさらなる腐食保護を提供できます。
圧着油圧スリーブはどのように取り付ける必要がありますか?
取り付けの精度は、コンポーネントの品質と同じくらい重要です。精密に製造されたスリーブであっても、間違ったホース、フィッティング、または圧着パラメータが使用されると、性能が低下する可能性があります。
- 組み立て前にホースの種類とサイズを確認してください。
- スリーブを対応するホースステムおよび継手に適合させます。
- スリーブとホースに汚れ、バリ、目に見える損傷がないか検査します。
- 組み立て説明書に従ってスリーブとホースステムを配置します。
- 適切な圧着機と推奨圧着径を使用してください。
- 完成した圧着を視覚的および寸法的に確認します。
- アプリケーションで必要な場合は、適切な圧力または漏れテストを実行します。
OEM 生産や大量のホース アセンブリの場合、標準化された圧着パラメータを維持することは、バッチやオペレーター間のばらつきを減らすため、特に重要です。
製造品質はパフォーマンスにどのような影響を与えますか?
油圧スリーブは圧力ベアリングアセンブリの一部として動作するため、製造の一貫性が不可欠です。 XYOONは、原材料検査、精密CNC加工、寸法検査、面取り検証、表面処理検査を含む品質管理プロセスを適用しています。
記載された内径公差は±0.05 mmに管理されており、バッチ表面処理検査により一貫した腐食保護を維持できます。 XYOON はまた、製品は固有のバッチ番号を通じて追跡可能であり、品質管理と生産の追跡可能性をサポートしていると述べています。
中国のメーカーまたはサプライヤーから油圧コンポーネントを調達する購入者にとって、役立つ文書には、材料情報、検査記録、寸法データ、適用される規格、バッチのトレーサビリティが含まれる場合があります。これらの詳細により、入荷検査と長期的なサプライヤー管理が容易になります。
関連コンポーネントに関する追加情報については、購入者が調べることもできます。油圧パイプライン継手そしてより広い油圧スリーブ製品範囲。
よくある質問
1. 圧着油圧スリーブはさまざまなホースステムブランドと互換性がありますか?
互換性は、寸法仕様、適用されるホースおよび継手の規格によって異なります。 XYOON は、SAE J516 および DIN 要件に従ってスリーブを設計し、互換性のある製品は主流のホース ステム システムと交換可能であると述べています。
2. XYOON は圧着パラメータを提供できますか?
はい。 XYOON は、さまざまなサイズの標準圧着直径パラメーターを提供し、特定のホース ブランドとアセンブリ構成に基づいたガイダンスを提供します。
3. 最大使用圧力はどれくらいですか?
選択された XYOON 構成は、最大 600 bar (約 8700 PSI に相当) の作動圧力に対応します。実際の許容圧力は、完全なホースアセンブリの仕様と照らし合わせて常に確認する必要があります。
4. ステンレス鋼のオプションは利用できますか?
はい。 XYOON では、304 および 316L ステンレス鋼のオプションを提供しています。 316L は、塩化物や腐食環境に対する耐性の強化が必要な用途に特に適しています。
5. 最低注文数量はありますか?
シユンの製品情報によると、レギュラーサイズには厳密なMOQはなく、サンプル注文も受け付けるとのこと。カスタマイズされたサイズは500個から始まります。
6. これらのスリーブではどのタイプのホースを使用できますか?
記載されている適合ホースタイプには、1SN、2SN ブレードホース、4SP、4SH スパイラルホースが含まれます。スリーブの仕様は、選択したホースおよびホース ステムと正確に一致する必要があります。
適切な油圧スリーブを入手するにはどうすればよいですか?
正しい油圧スリーブを選択するには、ホースの構造、継手の寸法、圧力要件、材質、腐食への曝露、および圧着パラメータに注意を払う必要があります。 XYOON は、圧着パラメータ、トラブルシューティング、および関連するホース アセンブリ アクセサリに関する技術ガイダンスとともに、標準およびカスタマイズされた油圧パイプラインのフィッティング要件をサポートします。
建設機械、鉱山機械、農業機械、産業用油圧システム、または海洋用途向けの油圧ホース コンポーネントを調達している場合は、XYOON 圧着油圧スリーブの仕様を参照するか、エンジニアリング チームに適合する推奨事項について問い合わせてください。一括購入、OEM 要件、カスタム寸法、または完全な油圧継手ソリューションの場合は、お問い合わせ今すぐあなたのアプリケーションについて話し合い、適切な見積もりと技術サポートを受けてください。
