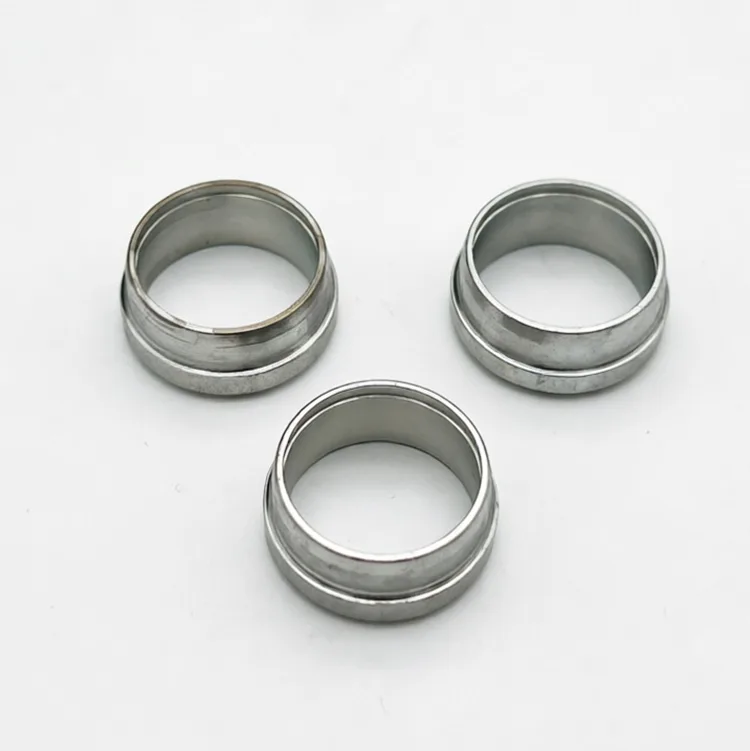

頑丈な油圧パイプラインフェルール

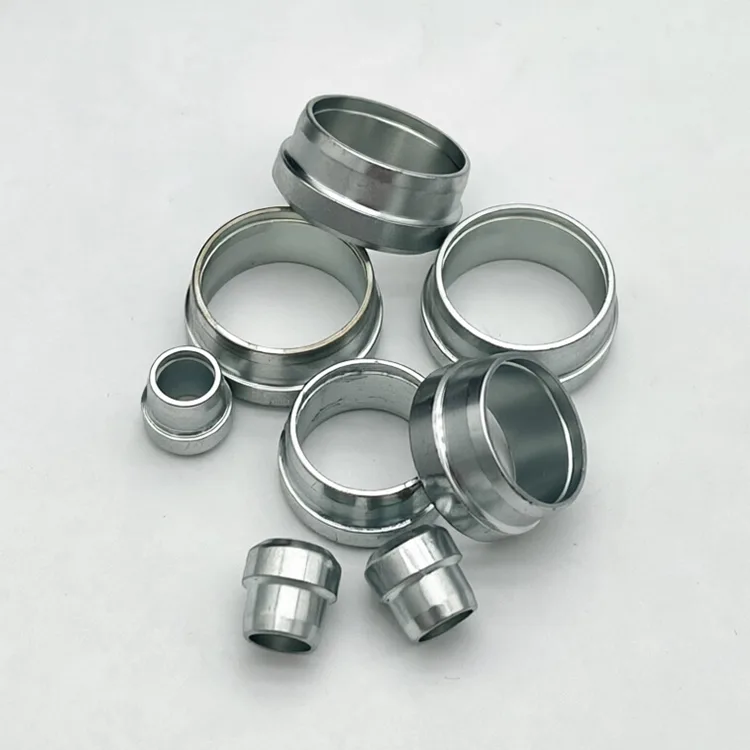

DIN 2353 および ISO 8434-1 に準拠した XYOON S シリーズ高耐久油圧パイプライン フェルールは、極圧用途における厚肉シームレス鋼管用に設計されたデュアルブレードバイトタイプのシール コンポーネントです。最大 630 bar の定格、炭素鋼と SS316L で利用可能、サイズは φ6 ～ φ42mm です。表面硬度 HRC 58-62、衝撃吸収のための強靱なコアを備えています。鉱山、建設、海洋および油田の油圧システム向けに設計されています。工場から直接供給され、無料サンプルも利用可能です。

極度の油圧負荷に耐えるように設計

鉱山機械、建設機械、冶金プレス、海洋リグなどの高圧油圧システムでは、チューブ接続の不具合は漏れの原因となるだけではありません。これらは計画外のダウンタイム、安全上の危険を引き起こし、継手自体の価値の何百倍もの修理費用がかかります。一般的なフェルールは、衝撃圧力で滑ったり、激しい振動で亀裂が入ったり、1,000 時間の連続運転後に予圧が失われたりすることが多く、現場で頻繁に締め直す必要があります。

XYOON ヘビーシリーズ (S タイプ) 切断リングは、DIN 2353 / ISO 8434-1 標準 24° コーン チューブ継手用に特別に設計されたバイト タイプのロックおよびシール コンポーネントであり、過酷な条件下での厚肉シームレス鋼管専用に設計されています。圧縮ナットを締めると、フェルールが半径方向に圧縮され、その二重の刃先がチューブの外壁に深く均一に侵入し、永久的な機械的インターロックと漏れのない金属間のシールが形成されます。溶接、フレア加工、シーラントは不要です。

ヘビーデューティ油圧パイプラインフェルールのコア性能の利点

1.あらゆる設計の詳細が重度の故障モードに合わせて最適化されています。

2.業界をリードする圧力定格、サイズごとに検証済み

3.二枚刃バイト構造：抜け防止＋衝撃疲労に強い

4. 制御された硬度勾配: ハードエッジ、タフなボディ

5.過酷な現場環境向けに構築

6.真のドロップイン互換性

アプリケーションと実証済みのフィールドケース

建設機械（掘削機、クレーン、ローダー）、鉱山用油圧機器、冶金鍛造プレス、海洋および海洋油圧システム、油田設備、高圧油圧パワーユニット、トンネル掘削機。

実証済みの顧客プロジェクト

オーストラリアの鉱山機械 OEM: この顧客は以前、競合他社のフェルールを使用して 1,000 時間使用した後、12% のトルク低下と 3.8% の漏れ率に直面していました。 XYOON に切り替えた後、1,500 時間のフィールドテストでチューブ抜け事故が 0 件、漏れ率が 0.2% 未満であることが示され、4 年連続でリピート注文がありました。

中国トップ 3 建設機械ブランド: 20 ～ 30 トンの掘削機に適合するフルマシン主油圧回路。 35MPa で 100 万回のインパルス サイクル テストに合格し、OEM の厳しい信頼性基準を満たし、輸入フェルールを 40% 低いコストで置き換えることができます。

なぜXYOONを選んだのですか？

保有している認定資格:

DIN 2353 / ISO 8434-1 – 国際重荷重油圧規格に準拠

ISO 9001:2015 – 品質マネジメントシステム認証済み

CE 2006/42/EC – EU 機械安全指令に準拠

SGS – 材料組成が検証済み (リクエストに応じて利用可能)

品質保証：

表面硬度 HRC 58 ～ 62、硬化深さ 0.1 ～ 0.15 mm の制御雰囲気硬化。バッチごとに全数の寸法検査と硬度検査を実施。工場合格率は常に 99.8% 以上です。各バッチには完全な検査報告書と材料証明書が含まれています。

よくある質問

Q1: S シリーズの重量フェルールと L シリーズの軽量フェルールの違いは何ですか?

A: S シリーズの重いフェルールは、厚肉のシームレス チューブ用に設計されており、最大 630 bar の定格に対応し、極度の圧力と振動に耐えるデュアルブレード バイトを備えています。 L シリーズ軽量フェルールは、シングルブレード設計の低中圧システム (16 ～ 25MPa) の薄肉チューブ用です。耐久性の高いアプリケーションには S シリーズを、軽量でコスト重視のプロジェクトには L シリーズを選択してください。

Q2: 高耐久油圧パイプラインフェルールは、他のブランドの継手と互換性がありますか?

A: はい。 DIN 2353 および ISO 8434-1 S シリーズの寸法に厳密に従って製造されており、変更を加えることなく、すべての世界的ブランドの頑丈な 24° コーン フィッティングと 100% 互換性があります。

Q3: S シリーズフェルールの最大使用圧力はどれくらいですか?

A: 標準 S シリーズ フェルールの定格は、チューブの壁の厚さと継手の定格に応じて、最大 630 bar (63MPa) です。特別な高圧要件については、ご要望に応じてカスタム ソリューションを提供します。

Q4: 炭素鋼 S シリーズフェルールは腐食環境でも使用できますか?

A: 亜鉛メッキを施した炭素鋼フェラルは、一般的な屋内および軽い屋外での使用に適しています。海洋、化学、または高湿度の環境では、優れた耐食性と長寿命を実現する SS316L ステンレス鋼をお勧めします。
