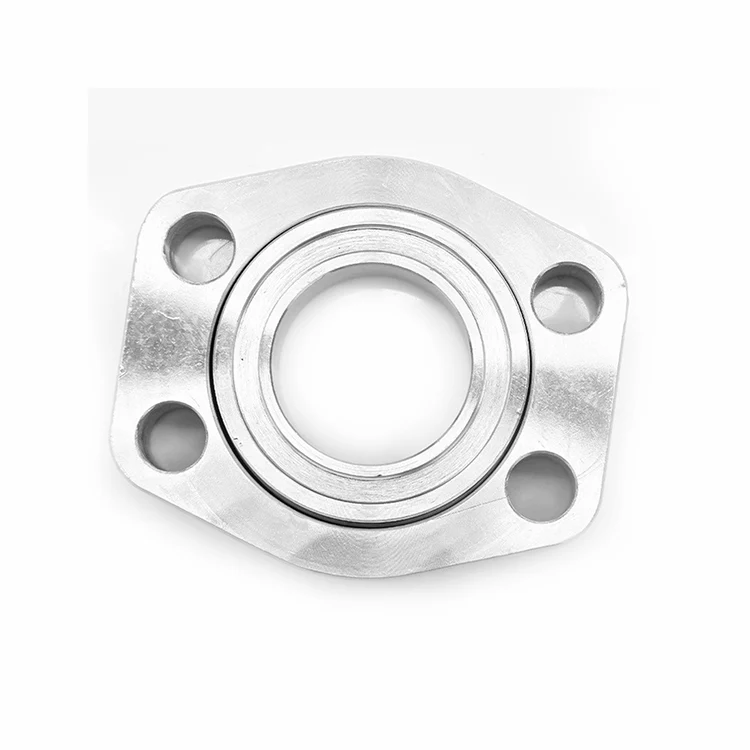

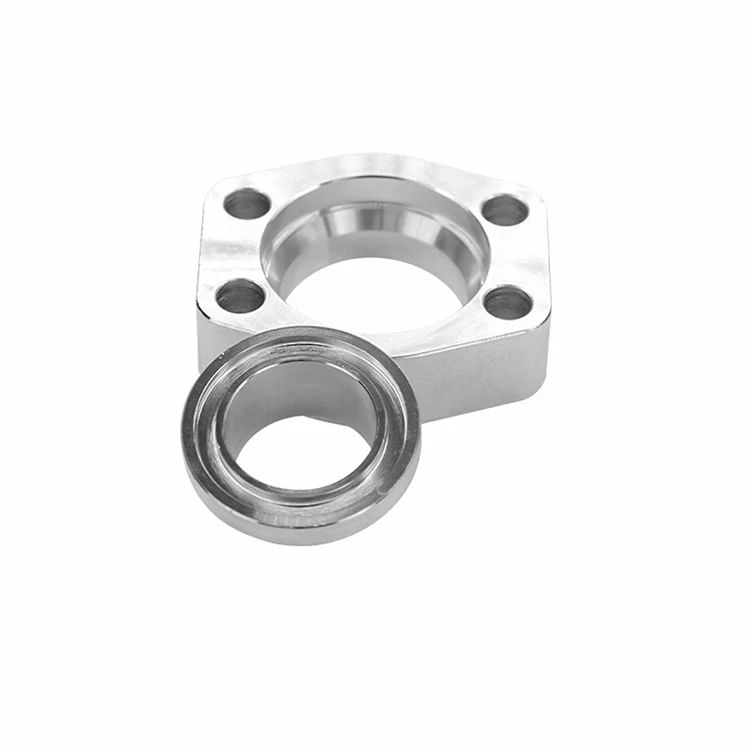

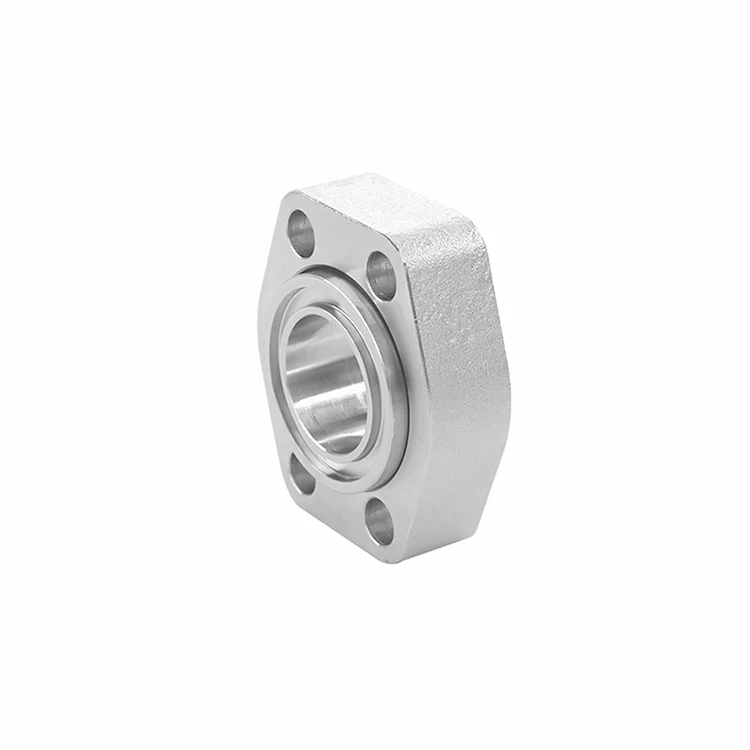

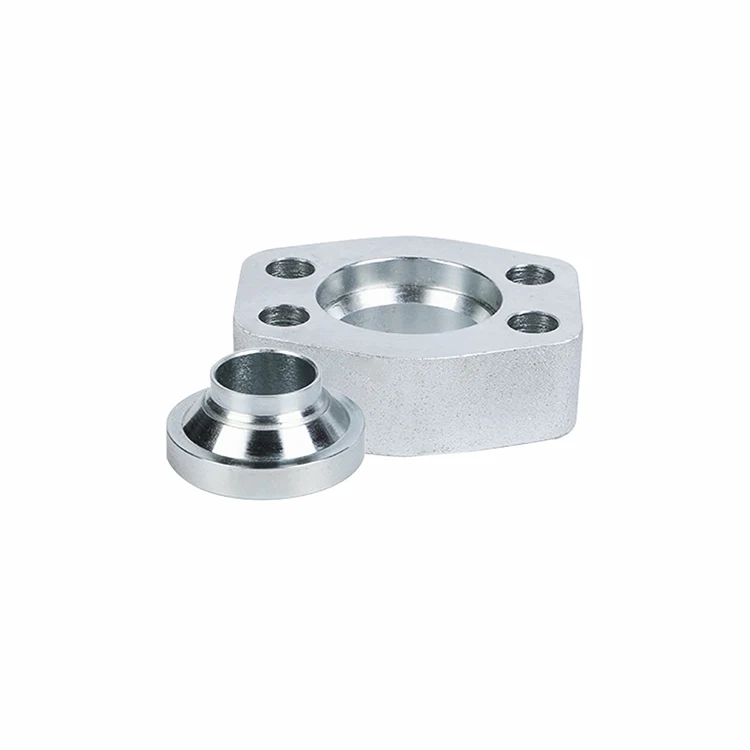

37 度軽量フランジ

37 度軽量フランジは、37 度のテーパーフレアシール面を備えた非溶接油圧パイプ接続コンポーネントです。仮付け溶接、完全溶接、または酸洗いを必要とせずに、高圧油圧システムの鋼管またはパイプ間に安全で漏れのない接合を提供します。SAE J518 コード 61 (3000 PSI) 規格に準拠して設計されたこのライト シリーズ フランジは、37° フレアの金属間接触と O リングの二次シールを組み合わせて使用​​し、動的な圧力負荷の下でも信頼性の高い性能を発揮します。従来の溶接フランジ シ​​ステムに代わる、コスト効率が高く、設置が容易な代替品です。

主な機能

油圧チューブとパイプをポンプ、バルブ、シリンダー、マニホールドに接続します。

耐圧性、耐振動性のシールを作成します。

メンテナンスのための迅速な組み立てと分解が可能

現場での溶接と溶接後の洗浄が不要になります

主な利点とセールスポイント

溶接不要の取り付け — 仮付け溶接、完全溶接、酸洗いは不要です。現場の人件費と設置時間を最大 60% 削減します。

デュアル シーリング システム — 37° メタル フレア シート + NBR/FKM O リングにより、圧力衝撃や振動下でも二重の漏れ防止を実現します。

軽量コンパクト設計 — ヘビーシリーズ Code 62 フランジと比較して薄型で材料重量が軽減されており、モバイル機器に最適です。

ユニバーサルな互換性 — SAE J518 / ISO 6162-1 に完全に準拠し、すべての主要ブランドの油圧コンポーネントと互換性があります。

幅広いサイズをカバー — チューブ外径は 1/2 インチから最大 5 インチまであり、ほとんどの主流の油圧ライン直径をカバーします。

耐食性オプション — 標準用途には亜鉛メッキ炭素鋼、海洋および腐食環境には 304 / 316L ステンレス鋼。

アプリケーションとユースケース

37 度軽量フランジは、中高圧の油圧回路で信頼性が高く、組み立てが容易な接続を必要とする業界全体で広く使用されています。

一般的な応用分野:

建設機械 - 掘削機、ローダー、ブルドーザー、クレーン

農業機器 — トラクター、ハーベスタ、噴霧器

海洋および海洋 — 船舶操舵システム、甲板機械、油圧パワーユニット

産業用油圧システム — 工作機械、プレス、射出成形機

鉱山およびトンネル掘削機器 — ルーフサポート、掘削リグ、コンベア

移動式油圧システム — フォークリフト、高所作業車、マテリアルハンドラー

よくある質問

Q1: 軽量フランジ (コード 61) と重量フランジ (コード 62) の違いは何ですか?

A: 軽量コード 61 フランジの定格は 3000 PSI で、標準的な油圧用途に使用されます。耐久性の高いコード 62 フランジは 6000 PSI の定格があり、高圧、耐久性の高いシステムで使用されます。システム圧力要件に基づいて選択してください。

Q2: 取り付けには溶接が必要ですか?

A: いいえ。37 度軽量フランジは、溶接不要で取り付けられるように設計されています。仮付け溶接、完全溶接、または酸洗いは必要なく、従来の溶接フランジと比較して取り付け時間を最大 60% 節約します。

Q3: このフランジはどのようなシール システムを使用していますか?

A: デュアル シーリング システム – 37° 金属フレア シートが主な金属間シールを提供し、NBR/FKM O リングが圧力衝撃や振動に対する二次的なシールを提供します。

Q4: Oリングの材質は何がありますか?

A: 一般作動油用途ではOリングはNBRが標準です。 FKM (バイトン) は、高温または耐薬品性の要件に対応できます。ご注文の際は流体の種類と温度範囲をご指定下さい。

Q5: これらのフランジは他のブランドと互換性がありますか?

A: はい。 SAE J518 および ISO 6162-1 規格に厳密に従って製造された当社のフランジは、Code 61 フランジのすべての主要な世界的ブランドと 100% 互換性があります。
