XYOON フレアリング技術は、高圧油圧配管システム用に寧波 XYOON Machinery が独自に開発した溶接不要の冷間成形パイプ接続技術です。国際的に先進的なパイプ接続プロセスのベンチマークとなり、高圧および高振動の動作条件下での高い漏れ率、長い施工サイクル、複数の安全上の危険など、従来の溶接フランジの業界の問題点に対処します。中国の重工業、エネルギー、輸送部門における信頼性の高い流体輸送シナリオ向けに特別に開発されたこの製品は、中国の主流の産業用配管の運用要件に完全に対応します。
冷間成形では、溶接熱源、溶接スラグ、酸化スケールが排除され、熱応力や応力腐食のリスクが排除されます。
システムのフラッシング時間が 60% 以上短縮され、配管の清浄度が大幅に向上しました。
裸火作業がないため、可燃性および爆発性の環境でも安全に施工できます。
定格使用圧力は最大 **420 bar (6,000 psi)。
100万回を超えるパルス疲労寿命を誇る4ボルト均一ロック構造。
継続的な高周波振動下でも緩みや漏れがなく、信頼性においてねじ接続や溶接接続を上回ります。
SAE J518 (Code 61/62) や ISO 6162 などの国際規格をサポートします。
中国の JB/ZQ 4187 業界標準と互換性があります。取り付け寸法は1:1で互換性があります。
パイプ直径の範囲: 16 mm – 165 mm (カスタムマシンは最大 273 mm)。
最大壁厚: 9 mm;炭素鋼、316L ステンレス鋼、その他の材料と互換性があります。
XYOON フレアリング テクノロジーは、自社開発の軌道コールド フレアリング成形プロセスを採用しており、社内で製造された一連のフレアリング装置によってサポートされています。機械加工プロセスは、次の 5 つの標準化されたステップで構成されます。
1. 炭素鋼、ステンレス鋼などの冷間成形に適した継目無精密鋼管を選定します。
2. 配管を正確に切断し、端部のバリを取り除き、管端の洗浄と前処理を完了します。
3. 専用のフレア加工装置を使用してコールドオービタルフレア加工を行い、フレア端面の平坦度と構造強度を確保します。

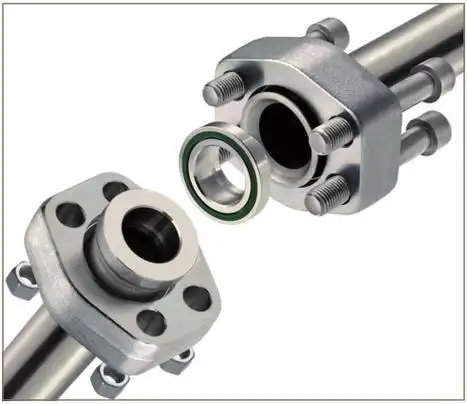

4. 国産のカスタム フランジ、コーンスリーブ中間体、高性能シールを使用して事前組み立てを完了します。
5. 接続ボルトを仕様に従って定格トルクで十字に締めて、配管接続全体を完了します。
この技術は中国全土の複数の主要なエンジニアリング プロジェクトに導入されており、冶金、石油化学、航空宇宙分野で広く応用されています。これは、風力発電設備の油圧配管、冶金重工業の流体システム、石油化学輸送パイプラインなどのシナリオで使用され、国内産業プロジェクトの局所的な建設および運用保守のニーズに適応します。
