フェルール油圧フィッティング

最新の産業用流体制御システムでは、接続の信頼性が機器の効率と安全性を直接決定します。 XYOON フェルール油圧継手は、この中心的な課題を解決するように設計されています。これらは単なる単純なパイプ コネクタではありません。これらは、チューブ壁に食い込む独自のフェルールとナットの締め付けを組み合わせて、高強度の漏れ防止シールを形成する機械的接続ソリューションです。作動油、ガス、水などの媒体を問わず、激しい振動や急激な圧力変動下でも安定した信頼性の高いシール性能を発揮し、産業オートメーションや建設機械、化学装置などに欠かせない「継手」です。

主要な技術的利点

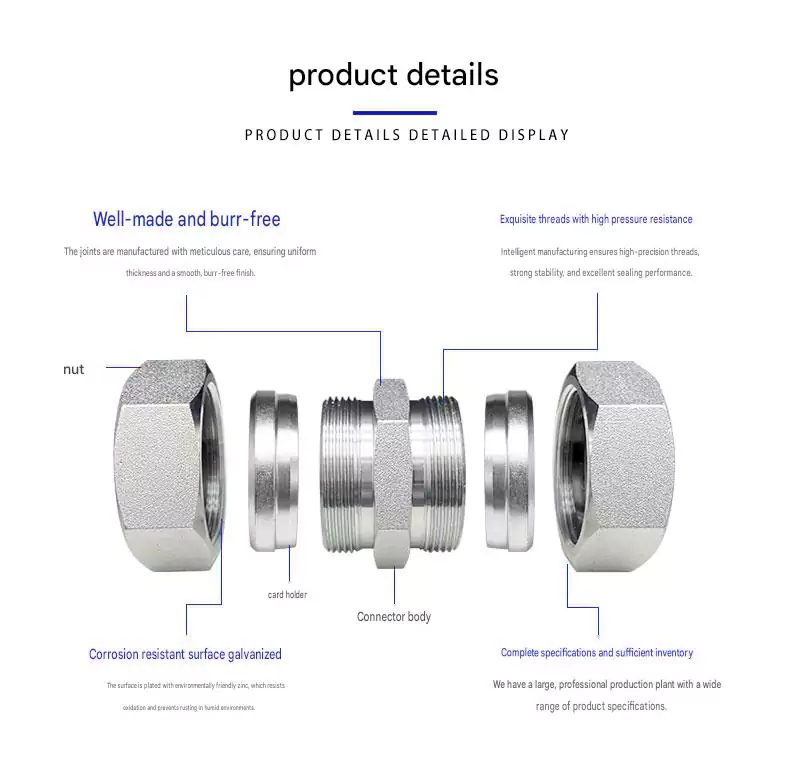

ダブルグリップシール機構: フロントフェルールが金属間の一次シールを形成します。後部のフェルールは二次シーリングと防振ロックを提供し、極端な条件下での漏れのリスクを排除します。

優れた材質の選択: 一般的な耐食性を備えた 304 ステンレス鋼。 316L 海洋、化学物質、高塩分環境向け。

完全なシステム互換性: 標準 ISO 8434-1 および SAE J514 フィッティングと完全に互換性があり、パイプラインの変更は必要ありません。

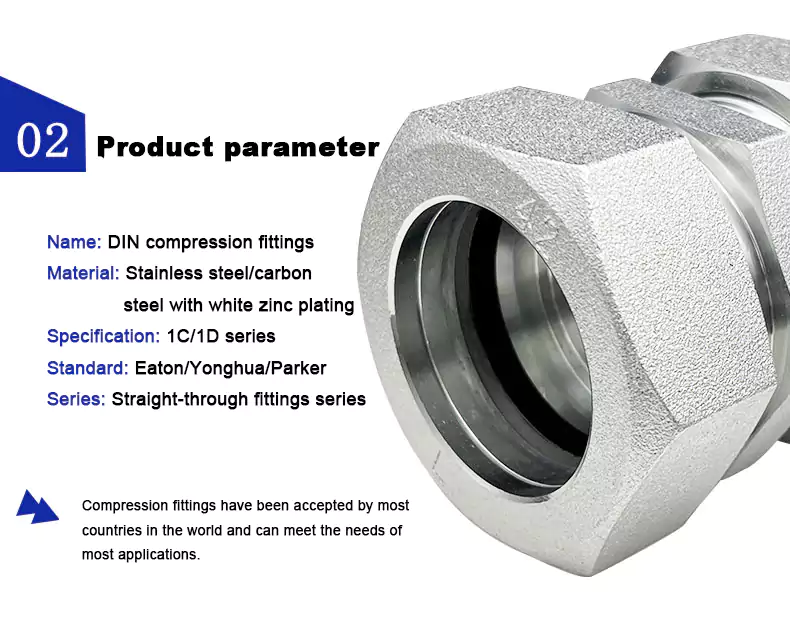

技術仕様

応用分野と事例

XYOON フェルール油圧継手は、安全要件が厳しい分野で広く使用されています。

産業オートメーション: CNC 工作機械油圧ステーション、ロボット アーム パイプライン パッケージ。

建設機械：掘削機やクレーン用の油圧伝動システム。

エネルギーおよび化学品: 石油精製および天然ガス輸送における計器配管。

鉄道交通機関: 高速鉄道および地下鉄のブレーキ制御システム。

米国を選ぶ理由

市場にある標準的な既製継手とは異なり、XYOON は非標準のカスタマイズと複雑な作業条件のソリューションに重点を置いています。

技術の蓄積: 15 年の業界経験を持つ当社のエンジニアリング チームは、特定の顧客のニーズ (超高圧、特殊媒体など) に合わせた選択のアドバイスと図面の最適化を提供できます。

コストパフォーマンスの利点: 中間業者を排除することで、世界中のエンドユーザーおよびシステムインテグレーターに直接供給します。

製品完全適合認証の説明

1. 世界的な流体業界規格の準拠資格

全体のジョイント構造、ねじサイズ、シールストロークは ISO 8434-1 および SAE J514 業界標準仕様に厳密に準拠しています。同一仕様であれば、海外の主流ブランドの鋼管やスリーブと交換して組み立てることが可能です。ヨーロッパ、中東、東南アジアに輸出する場合、パイプライン設計を調整する必要はありません。海外工場の工場受入や通関資格確認もスムーズに通過できます。

2. 第三者による動作条件性能試験レポート

フェルール油圧継手の各バッチは、高圧保持圧力テスト、高温および低温サイクル耐久性テスト、および交互振動シール性テストを完了しています。 316 ステンレス鋼スタイルは、サードパーティの中性塩水噴霧試験文書を提供し、化学および海洋の高腐食環境向けのプロジェクト入札資料の要件を満たします。対応するバッチオリジナル製品のすべてのテストデータを提供できます。

3. システムおよび安全性認証の承認

生産工場は ISO9001 品質管理システム認証を取得しており、CNC 加工の全プロセスはクローズドループ制御されています。完成品は CE 機械安全認証を取得し、EU 流体機器安全アクセス条件に準拠しており、海外の完成機械輸出顧​​客向けに完全な認定書類一式とともに梱包して納品することができます。

4. 材料トレーサビリティ保証

ステンレス鋼原料は、オリジナルの工場材料証明書と炉番号トレーサビリティシートを提供できます。基材は一般タイプの304と耐酸・耐アルカリタイプの316Lの2種類があります。食品や医薬品、オフショアプラットフォームなどの調達プロジェクトの資材管理要件を満たすことができます。

多層保証と詳細な販売後の手順

1. 標準保証期間と保証範囲

フェルール油圧継手については、元の工場で事前取り付け、パイプ材質の適合、および定格圧力動作の条件の下で 12 か月の保証が提供されます。保証期間は、お客様が商品を受け取った日から始まります。原材料の欠陥、ねじ加工のばらつき、工場でのシール性能の不適合による漏れの場合は、新品のジョイント部品と無償交換します。

2. 保証免除シナリオの明確な説明

配管の切断面の削れ、配管壁面の傷、定格圧力での長期使用、フェルールの繰り返しの分解と繰り返しの使用、過大なトルクや変形によるシール不良は無償保証の対象外となります。人為的な発生源での障害を軽減するために、標準の設置前仕様が販売前に同時に提供されます。

3. 販売前テクニカルサポートサービス

顧客の作業状況を現場で測定するために、複数の仕様のサンプルを送信できます。技術者は、媒体、圧力、振動強度に基づいて独自の選択プランを提供します。標準外の特殊形状ねじ、延長ストレート、特殊角度三方継手などの特注図面にも対応し、加工図面確認も同時に行います。

4. 特別な国境を越えた販売後サポート

英語を話す専任の技術連絡担当者が常駐しています。パイプラインの漏洩、設置前の操作、仕様のマッチングに関するお問い合わせには 24 時間以内に回答されます。標準モデルは常に在庫があり、少量のスペアパーツを別々のパッケージで国境を越えて直接送ることができるため、生産ラインのダウンタイム待機期間を短縮できます。主要機器メーカーへの長期サポートにより安全在庫を確保し、繁忙期でも安定した納品を実現します。

グローバル市場における顧客セグメンテーションの概要

1. ヨーロッパの成熟した産業市場

ドイツ、イタリア、英国の顧客は主に自動工作機械と鉄道輸送用ブレーキ管継手を購入しています。彼らは標準の 316L ステンレス鋼モデルを好み、製品サイズの一貫性と完全な検査資格に対して非常に高い要件を持っています。また、完全な機械に事前に取り付けるための標準サイズのコネクタの長期安定した大量注文も行っています。

2. 東南アジアのインフラ製造市場

ベトナム、マレーシア、インドネシアの顧客は、建設機械と射出成形の油圧ステーションに注力しています。また、スポット小ロット補充とフルコンテナ卸売の両方も考慮しています。彼らの購入は、地元の中小規模のパイプ加工工場のパイプライン改修事業に適した、コスト効率の高い 304 ステンレス鋼のベース モデルに偏っています。

3. 中東の石油・重工業市場

サウジアラビアとアラブ首長国連邦の顧客は、主に石油抽出および港湾吊り上げ装置の高圧パイプラインに焦点を当てています。作業環境は主に高振動、砂や塵、高温です。ダブルバーストスリーブ高圧モデルの出荷比率が高い。製品の防振、耐食性能、および完全な第三者検査報告書に対して厳しい入札要件を設けています。

4. 中国のホストマシンおよびメンテナンスアクセサリの主要市場

中国の大手建設機械工場と油圧システムインテグレーターは、長期にわたる完全な機械供給を提供します。メンテナンス用パイプラインの現地代理店は、機器のアフターセールス用にパイプラインコネクタを即時に交換できるよう、複数の仕様の混合構成のスポット購入に重点を置いています。複数の場所での緊急注文に対して、スポット供給を迅速に割り当てて処理できます。

5. 南米およびオーストラリアの新興市場

南米の鉱山機械やオーストラリアの農業用油圧機器の需要は年々増加しています。顧客は製品の寿命と、国境を越えたスペアパーツの補充の適時性を重視しています。長期安定供給が可能で、アフターサービスの対応も迅速な供給元製造メーカーを選択することが望まれます。

よくある質問

Q1: 取り付け後のフェルール油圧継手はどのくらいの頻度で点検またはメンテナンスする必要がありますか?
A: 当社の圧縮継手の最大の利点の 1 つは、メンテナンスの手間がかからないことです。通常の動作条件下では、(従来のフレアフィッティングとは異なり) 定期的に締め直す必要はありません。ただし、定期的な安全チェックの一環として、6 ～ 12 か月ごとにフェルールのエッジに重大な腐食や物理的損傷の兆候がないか目視検査することをお勧めします。

Q2: 圧縮継手が正しく取り付けられているかどうかを確認するにはどうすればよいですか?
A: 次の確認手順に従ってください。
1. チューブが継手本体の底部まで完全に挿入されていることを確認します。
2. ナットと本体の間の「隙間」が見える (閉じられていない) ことを確認します。
3. 圧力テストで漏れが発生しないことを確認します。
4. フェラルのチューブ表面に目に見える噛み跡があることを確認します (分解チェック後)。

Q3: 圧縮継手の漏れの一般的な原因は何ですか?
A: 漏れは次のような原因で発生することがよくあります。
- チューブの切断が不適切（バリがある、曲がっている、または短すぎる）。
- フェルールが損傷しているか、位置がずれている。
・締め付けトルクが間違っている。
- 適合しない材料 (チューブの腐食など)。
- 振動により時間の経過とともにナットが緩みます。
