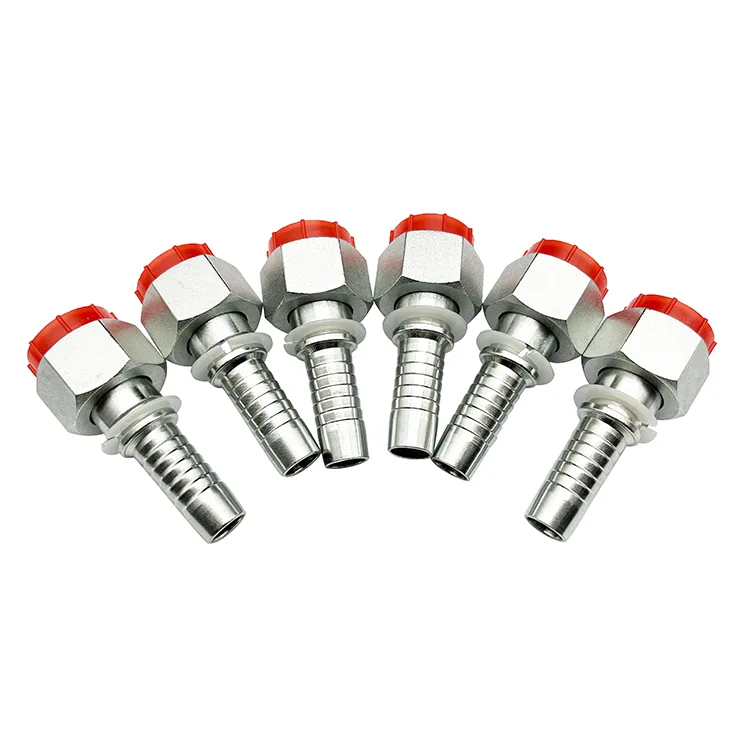

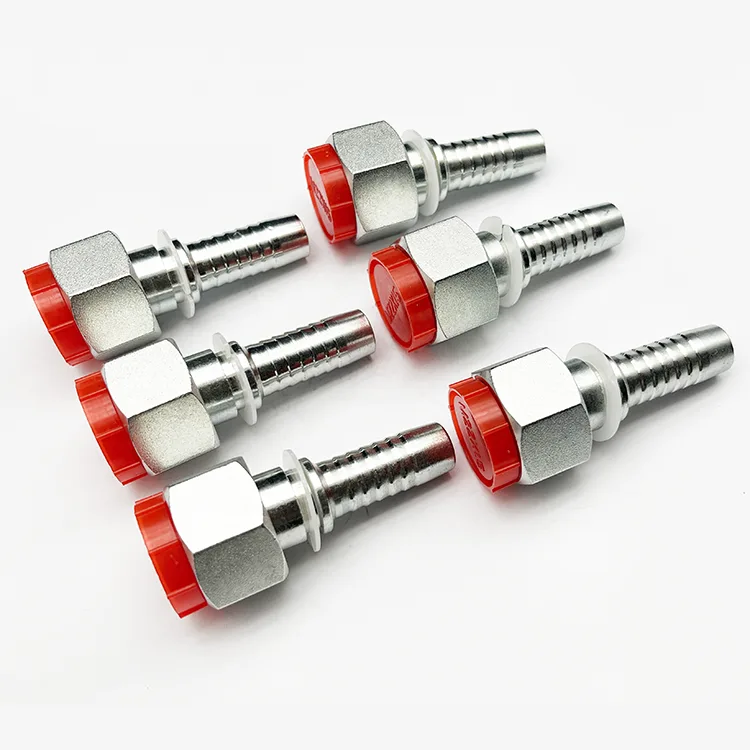

圧着油圧継手

クリンプ油圧フィッティングは、フレキシブル油圧ホース用の永久接続コンポーネントであり、精密加工されたステムとクリンプ スリーブで構成されています。圧着機によって半径方向に圧縮されると、内部のバーブがホース補強層に深く食い込み、高強度の機械的インターロックと全周シールを形成します。これらは高圧、高振動システムの標準的な選択肢であり、再利用可能な継手よりもはるかに優れた信頼性を実現します。

主な利点

● 超高い引き抜き抵抗: 最適化された多列バーブが均一に貫通します。引抜強度はホースの破裂定格を超えており、壊滅的な吹き飛ばしの危険を排除します。

●シームレス厚肉スリーブ：一体型厚肉スリーブによりスプリングバックゼロで均一な圧着変形が得られ、圧力脈動下でも安定したクランプ力を維持します。

●長いインパルス疲労寿命：1,000,000回以上の圧力インパルスサイクルに合格し、長期にわたる高負荷運転に適しています。

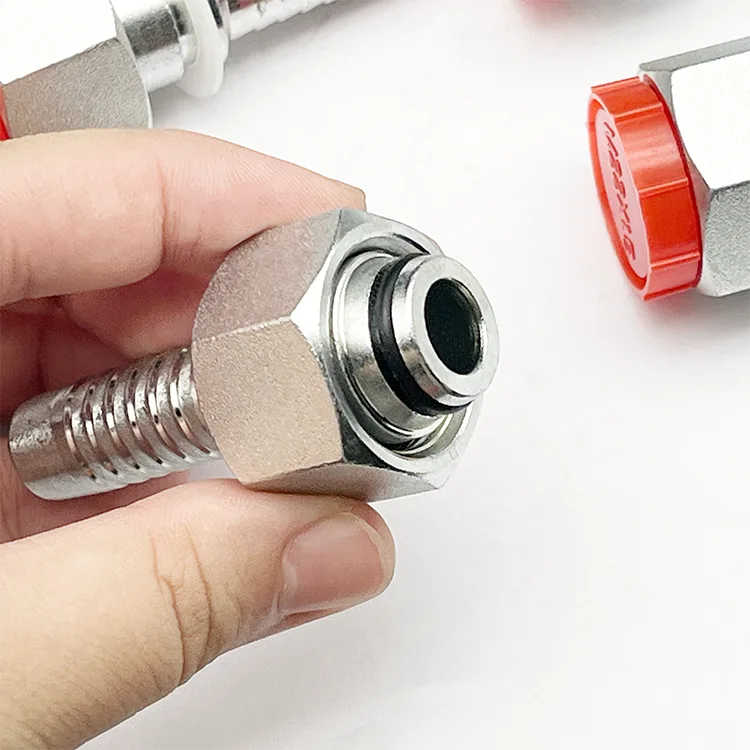

● 精密シール: グランドシールコーンとシール面により、嵌合接続部での漏れゼロを保証します。

●すぐに使用できる圧着データ:すべての主要なホース ブランドに一致する圧着直径チャートにより、最初の組み立てでも正しいことが保証されます。

圧着油圧継手の用途と導入事例

典型的なシナリオ

建設機械、鉱山機械、射出成形機、農業機械、船舶用油圧機器、水力発電装置。

検証済みプロジェクト

国内トップ3のショベルOEM：年間40万台以上を供給。現場での故障率は 0.018% で、業界平均より 85% 低いです。

オーストラリアの鉱山車両の改修: 低予算の圧着継手を交換しました。ホースアセンブリの平均耐用年数は 7 か月から 19 か月に延長され、メンテナンスコストが 60% 削減されました。

よくある質問

Q: 圧着油圧継手はどの油圧ホースでも使用できますか?

A: 標準寸法のホースに適合します。特定のホースモデルの圧着仕様を必ず確認してください。互換性の確認をお手伝いいたします。

Q: 圧着金具は再利用できますか?

A: いいえ。スリーブは圧着後は永久に変形するため、新しいホースに安全に再使用することはできません。

Q: 最大使用圧力はどれくらいですか?

A: サイズとホースの種類によって異なります。小型の 2 線ホース アセンブリの圧力は通常 350 ～ 400bar に達します。常にシステム内で最も定格の低いコンポーネントに従ってください。

Q: 圧着フィッティングと再利用可能なフィッティングの違いは何ですか?

A: Crimp fittings are permanently deformed onto the hose using a crimping machine, providing superior pull-out strength, impulse resistance, and sealing reliability. Reusable fittings can be assembled with hand tools and are removable, but they offer lower pressure ratings and are more prone to loosening under vibration.高圧、高振動システムの場合は、圧着フィッティングが推奨されます。

Q: JIC 37° と DIN 24° の圧着継手の違いは何ですか?

A: JIC 37° フレアは、37° のシール角度を備えた米国規格であり、北米の油圧システムで広く使用されています。 DIN 24° コーンは、24° のシール角度を備えたドイツの規格であり、ヨーロッパおよびアジアの機械で一般的です。どちらも、適切に締め付けると、信頼性の高い金属間のシールを実現します。当社では、地域の要件に合わせて両方の規格を提供しています。
