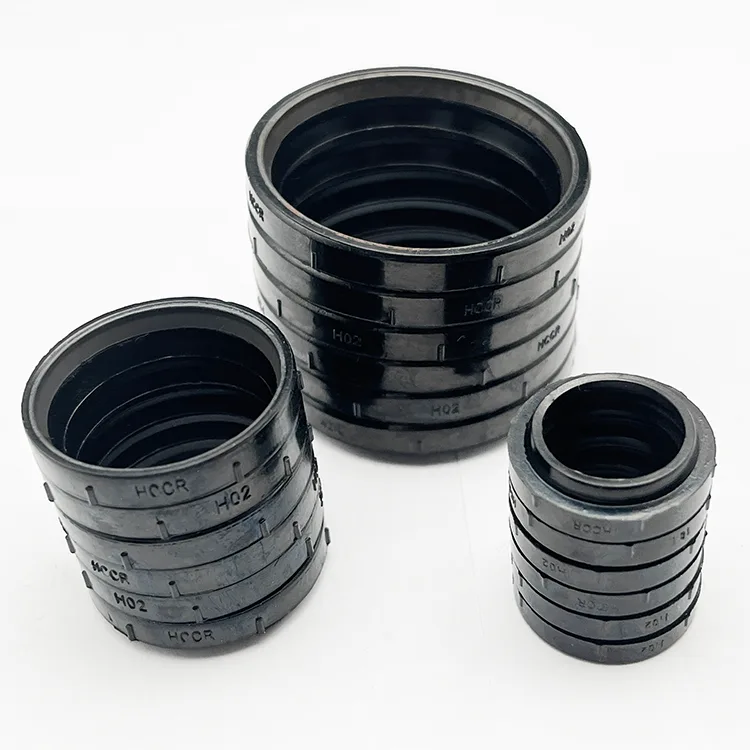

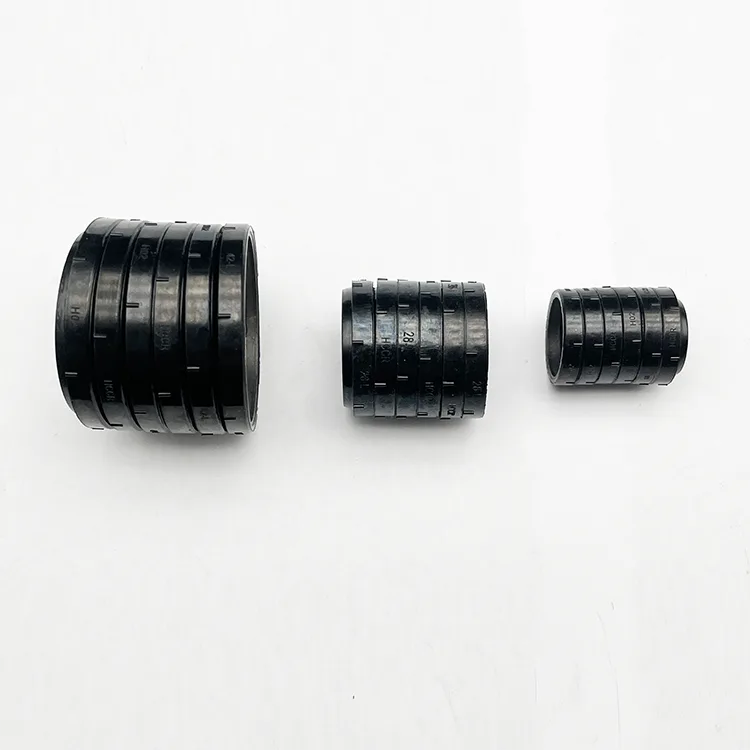

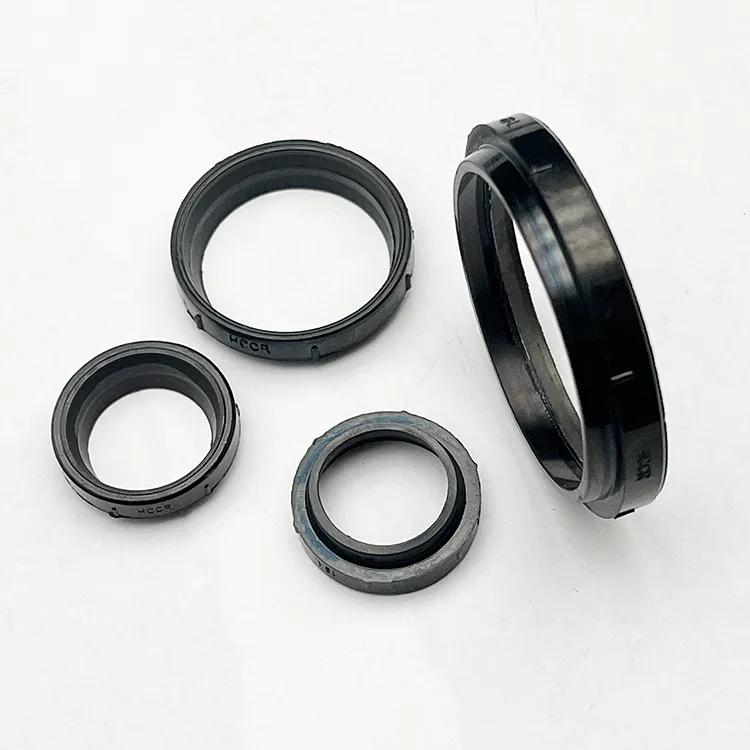

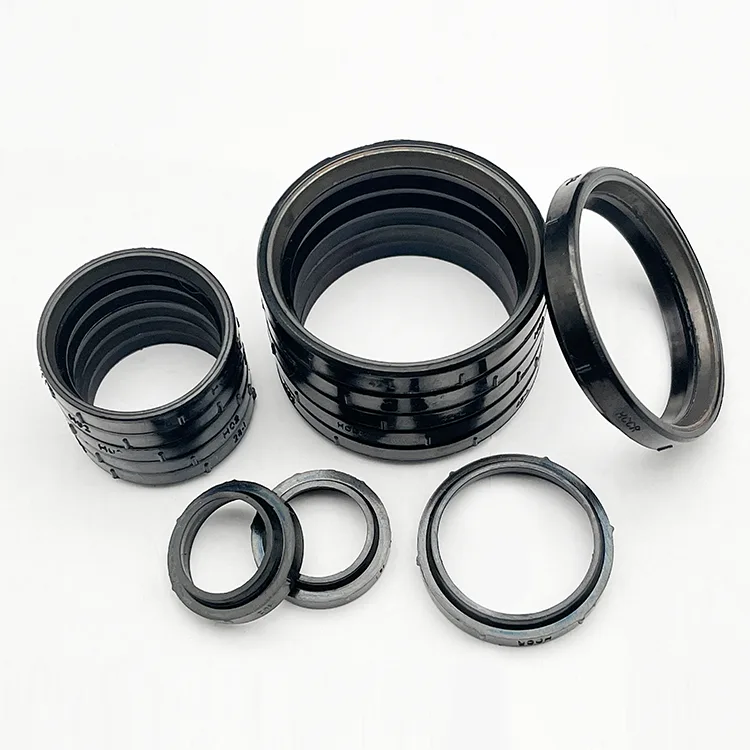

NBR 油圧フェルール

NBR油圧フェルールは、建設機械の油圧回路、油圧パワーユニットの配管、空圧制御システム、水処理高圧ラインなど、一般産業用油圧システムに広く使用されています。信頼性の高いシール性能と優れた耐鉱油性により、さまざまな業界のメンテナンスや改造用途に標準的な選択肢となっています。

DIN 規格に準拠した XYOON NBR 油圧フェルールは、圧縮タイプの油圧チューブ継手用に精密成形された弾性シール部品です。圧縮ナットとフィッティングコーンの間に取り付けられ、鉱油、潤滑剤、圧縮空気システムに信頼性の高いラジアル静的シールを提供します。使用温度範囲 -20°C ～ +100°C、サイズは φ6 ～ φ42mm、硬度は 70 ～ 85 ショア A までカスタマイズ可能。サンプルテストおよびカスタム製作による工場直接供給が可能です。

製品の機能と動作原理

NBR 油圧フェルールは、圧縮タイプの油圧チューブ継手に使用される精密成形された弾性シール部品です。圧縮ナットと継手本体の円錐面の間に取り付けられ、金属フェラルと連携して油圧ラインの半径方向の静的シールを実現します。

ナットが締められると、NBR フェルールがナットとフィッティング コーンの間で圧縮され、ねじ経路に沿った流体のバイパスを防ぐ弾性のある漏れ防止バリアが形成されます。この設計は鉱油、潤滑剤、圧縮空気システムに特に効果的で、標準的な産業用途で信頼性の高いシール性能を提供します。

パイプ壁への食い込みに依存する金属フェルールとは異なり、NBR フェルールは、表面の小さな欠陥や熱膨張に対応する柔軟で寛容なシールを提供するため、チューブの表面状態が変化する可能性があるメンテナンスや改造用途に最適です。

業界と実証済みのプロジェクトの結果

代表的な用途

建設機械の輸出構成、油圧パワーユニットの改造、船舶エンジンルーム配管、化学プロセスラインのアップグレード、バルブマニホールドアセンブリ、空圧システムの変換、水処理高圧ライン。

検証された顧客の成果

中東海水淡水化プラント: 高圧 RO システム配管用に SS316L アダプターを供給。高塩化物沿岸環境での 18 か月の連続運転後、孔食やシールの劣化はゼロであることが記録されています。

アフターサポートと保証

製造上の欠陥に対する 12 か月の保証。

電子メール、電話、またはビデオ通話によるテクニカル サポート。

バッチのトレーサビリティ – バッチごとにアーカイブされた生産記録。

迅速な再供給 - 標準サイズの在庫あり。カスタムサイズは15〜20営業日です。

サンプルサービス – ご要望に応じてご利用いただけます。

24時間お問い合わせ対応。

適切な使用と定期的なメンテナンスに関するガイドライン

1. 早期の障害を防ぐための正確なメディア互換性

NBR 油圧フェラルは、鉱物ベースの油圧オイル、潤滑剤、圧縮空気を含むシール用途向けに設計されています。強酸、強アルカリ、有機溶剤、高温合成油との長時間接触は厳禁です。標準以外の媒体や動作条件は、膨張、硬化、亀裂、およびシール性能の早期損失を引き起こす可能性があります。使用条件が複雑な場合には、適切な選定をいたしますのでご相談ください。

2. 人為的なシール欠陥を排除するための標準化されたアセンブリ

組み立て中、パイプの端が滑らかでバリがないこと、および継手の内部に破片や油の残留物がないことを確認してください。ゴム製フェラルをパイプ上に均等にスライドさせます。ねじり、潰し、ズレた取り付けは禁止します。ナットの締め付けは、過圧縮によるゴムの変形や緩み、締め付け不足による微小漏れを防ぐため、一定のペースで締め付け、組立トルクを厳重に管理してください。

3. 設備のメンテナンスサイクルに合わせた定期的な点検・交換

周囲温度での標準的な油圧用途の場合、フェルールの硬化、白化、変形、または油の浸出の兆候に焦点を当てて、6 ～ 12 か月ごとに検査することをお勧めします。頻繁な機器の起動停止サイクルや圧力変動を伴う用途では、突然のパイプライン漏れを防ぐために、検査間隔を短縮し、老朽化し​​たコンポーネントを速やかに交換してください。

よくある質問

Q1: NBR 油圧フェルールの主な動作条件と互換性のある媒体は何ですか?

A: NBR 油圧フェラルは、標準的な産業用油圧用途向けに設計されており、さまざまな鉱物ベースの油圧オイル、潤滑剤、圧縮空気と互換性があります。建設機械、水力発電機、空圧機器、高圧水処理配管など一般用途に幅広く使用されています。高温、腐食性の高い環境、または特殊な合成媒体の環境には適していません。このような条件には、フッ素ゴム (FKM) フェラルを推奨します。

Q2: NBR フェルールは、異なるブランドのコンポーネントを混合するときに規格の不一致によって引き起こされる漏れの問題を解決できますか?

A: はい。この製品は、DIN 規格の寸法とシール仕様に厳密に従って製造されており、市場の主流の油圧継手やアダプターとの互換性が保証されています。既存の機器の改修、輸出用機械の組み立て、さまざまなブランドのコンポーネントの統合に最適です。仕様の不一致や不適切な組み立てクリアランスによって引き起こされる漏れのリスクが排除され、現場での溶接や配管の変更が不要になります。

Q3：NBRフェルールは多少の変形があっても再使用できますか？

A: 再利用はお勧めしません。 NBRラバーは弾性シール消耗品です。分解すると、多くの場合、不可逆的な圧縮変形が発生し、弾性が失われます。使用済みのフェラルを再度取り付けると、シール接触が悪くなり、耐圧能力が低下し、高圧漏れが発生する危険性が高くなります。装置のメンテナンス時には、新品のフェルールを取り付けることをお勧めします。

Q4: 同じ NBR フェルールの寿命が機器間で大きく異なるのはなぜですか?

A: 耐用年数は主に使用条件によって決まります。周囲温度、安定した圧力、清浄な媒体などの標準的な条件下では、フェルールの寿命は一定です。逆に、頻繁な圧力パルス、高い油温、汚染された媒体、または不適切な組み立てを伴う条件では、ゴムの老化と摩耗が促進され、耐用年数が大幅に短くなります。このような変動は、通常の動作上の摩耗とみなされます。

Q5: XYOON は、非標準仕様やカスタム NBR 油圧フェルールの製造をサポートしていますか?

A: はい、承ります。 φ6 mmからφ42 mmまでの標準サイズに加えて、非標準の配管、独自のアセンブリクリアランス、および特殊な使用条件に関する要件を満たすために、非標準の寸法および特定の硬度レベルのNBRシールフェルールを開発できます。サンプルテスト、小ロットのカスタマイズ、大量受託製造をサポートし、多様なアプリケーションニーズに対応します。
