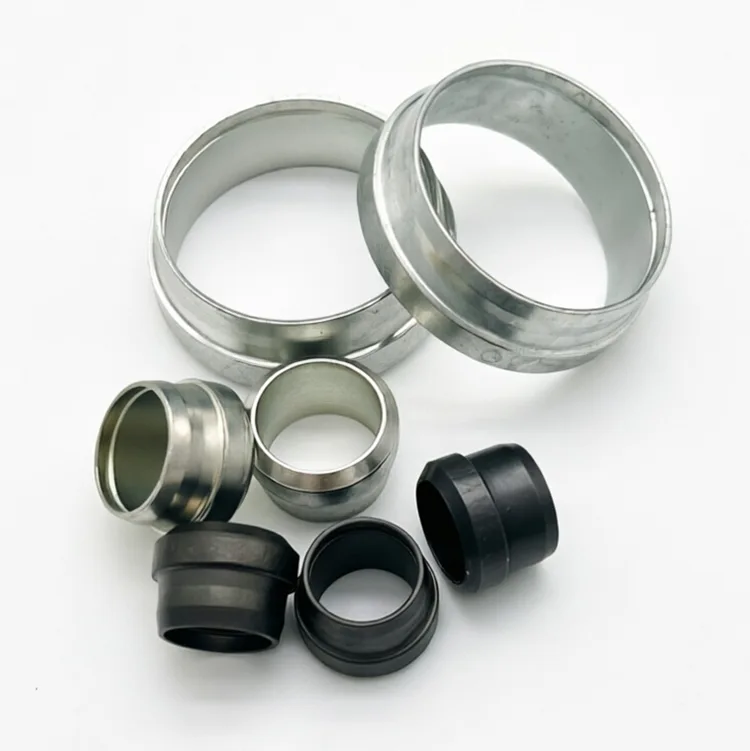

JS 油圧フェルール

製品概要と機能

XYOON JS 油圧フェルールは、JIS 規格の食い込み式チューブ継手のコアロックおよびシール部品です。圧縮ナットと継手本体のコーンの間に取り付けられ、ナットが締められると変形してシームレス鋼管の外壁に食い込み、溶接、フレア加工、または追加のシーラントを使用せずに、信頼性の高い機械的グリップと耐圧の静的シールの両方を実現します。

市場で主流の JS 標準チューブ継手と完全に互換性があり、油圧、空圧、潤滑、軽化学プロセス ラインの接続に広く使用されており、迅速でメンテナンスが容易で耐振動性のあるチューブ接続ソリューションを提供します。

アプリケーションとプロジェクトの事例

主な応用シナリオ

産業用油圧システム、工作機械の潤滑ライン、化学プロセス計装、海洋および海洋機器、空気圧制御システム、半導体ガスライン、食品および飲料の加工装置。

参考プロジェクト

韓国の精密化学工場: 分析装置のサンプリングラインに供給された 30,000 個の 316L JS フェラルは、弱酸および有機溶媒媒体に耐性があり、漏れゼロで 12 か月の現場検証に合格しました。

日本のCNC工作機械OEM：フルマシンの油圧および潤滑配管用炭素鋼JS油圧フェルール、累計800万個供給、組立不良率0.2%未満。

シンガポールの船舶メンテナンス代理店: 船舶のエンジンルームのパイプライン改修用のステンレス鋼フェルールを大量供給し、耐塩水噴霧腐食性は船舶グレードの要件を満たしており、再注文率は 82% に達しています。

全工程の品質管理

受入検査：バッチごとの原材料の硬度、化学組成、寸法検査。不適格な材料は拒否されます。

精密成形：CNC冷間圧造+精密旋削加工、キー表面のオンライン自動寸法検出。

性能検証: 各バッチは、引抜力テスト、圧力サイクルテスト、塩水噴霧テストを受けて、グリップ強度とシールの信頼性を検証します。

トレーサビリティ システム: 各パッケージにはバッチ番号がマークされており、原料バッチ、製造日、完全な検査データまで追跡可能です。

よくある質問

Q1: 材質は炭素鋼とステンレス鋼のどちらを選択すればよいですか?

A: 一般油圧・潤滑システムにはコスト優先で炭素鋼(亜鉛メッキ)を推奨します。 304 ステンレス鋼は水ベースの媒体や一般的な腐食環境に適しています。 316L は、海水、化学薬品、高純度ガスの用途に必要です。

Q2: 最高使用圧力はどれくらいですか?

A: 炭素鋼フェルールは最大 25MPa までサポートします。 304/316L ステンレス鋼フェルールは、チューブの壁の厚さと継手の定格に応じて、最大 64MPa までサポートします。

Q3: 少量の注文も受け付けていますか？

A: はい。標準サイズのMOQはありません。テスト用にサンプルを提供できます。カスタムサイズは仕様ごとに 500 個から始まります。

Q4: シングルフェルール継手とダブルフェルール継手の違いは何ですか?

A: シングルフェルール（JSシリーズ）は、1つのフェルールでシールとグリップの両方の機能を実行し、25～64MPaまでの中圧用途に適しています。ダブルフェルールは、シールとグリップにそれぞれ別々の前面フェルールと背面フェルールを使用し、ヘビーデューティ用途向けに高い圧力定格と優れた防振性能を提供します。

Q5: JS油圧フェルールは他メーカーのチューブと併用できますか?

A: はい。当社の JS フェルールは JIS 規格に厳密に従って製造されており、市場で主流の JS 規格チューブ継手と完全に互換性があります。最適な性能を得るには、JIS 寸法公差を満たす精密冷間引抜継目無鋼管の使用をお勧めします。
